《无人机概述及系统组成凯发app苹果版的解决方案》由会员分享,可在线阅读,更多相关《无人机概述及系统组成凯发app苹果版的解决方案(68页珍藏版)》请在金锄头文库上搜索。

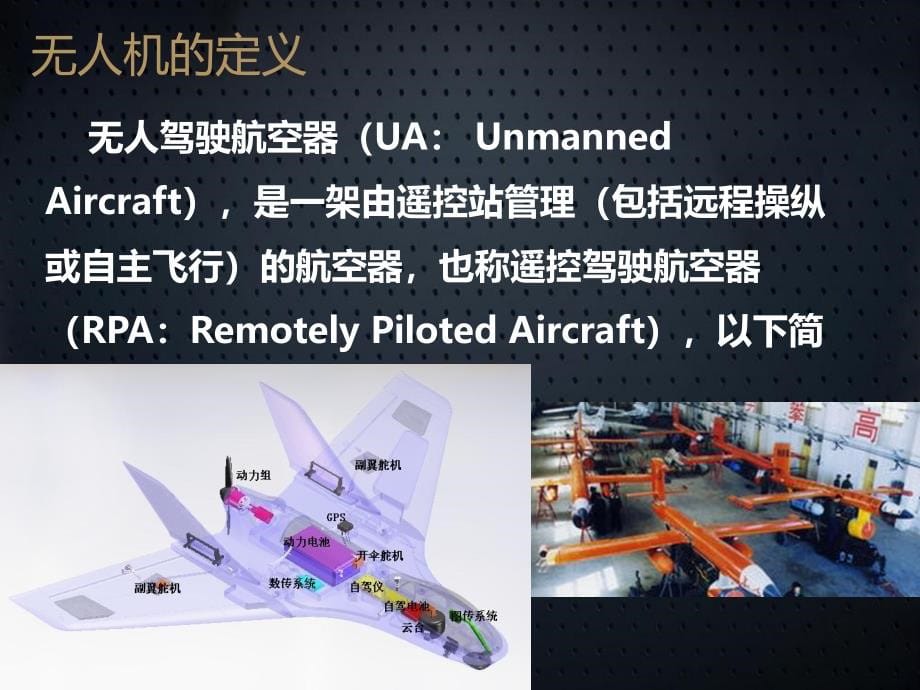

1、姓名:姓名: 时间:时间:概述概述无人机的定无人机的定义义无人机的分无人机的分类类无人机的发无人机的发展展 无人驾驶航空器(ua: unmanned aircraft),是一架由遥控站管理(包括远程操纵或自主飞行)的航空器,也称遥控驾驶航空器(rpa:remotely piloted aircraft),以下简称无人机。 无人机的定义 无人机系统(uas: unmanned aircraft system),也称无人驾驶航空器系统(rpas: remotely piloted aircraft systems),是指一架无人机、相关的遥控站、所需的指令与控制数据链路以及批准的型号设计规定的任何

2、其他部件组成的系统。 无人机系统的定义 无人机系统驾驶员,由运营人指派对无人机的运行负有必不可少职责并在飞行期间适时操纵飞行控制的人。 无人机系统的机长,是指在系统运行时间内负责整个无人机系统运行和安全的驾驶员。 无人机系统驾驶员的定义概述概述无人机的定无人机的定义义无人机的分无人机的分类类无人机的发无人机的发展展 按飞行平台构型分类:无人机可分为固定翼无人机、旋翼无人机、无人飞艇、伞翼无人机、扑翼无人机等。按平台构型分类 军用无人机可分为侦察无人机、诱饵无人机、电子对抗无人机、通信中继无人机、无人战斗机以及靶机等 民用无人机可分为巡查监视无人机、农用无人机、气象无人机、勘探无人机以及测绘无人

3、机等。按用途分类按用途分类(民用)按尺度分类(法规)微、轻、小、大。空机质量 u7 (100 千米/小时、3000 米)u116u5700 按活动半径分类超近程:15km以内近程:15-50km之间短程:50-200km之间中程:200-800km之间远程:大于800km。 按任务高度分类超低空:0-100m低空:100-1000m中空:1000-7000m高空:7000-18000m超高空:大于18000m 概述概述无人机的定无人机的定义义无人机的分无人机的分类类无人机的发无人机的发展展国外无人机的发展国内无人机的发展系统组成系统组成飞行器飞行器飞行平台飞行平台动力装置动力装置导航飞控导航飞

4、控电气系统电气系统任务设备任务设备控制站控制站显示系统显示系统操纵系统操纵系统通讯链路通讯链路机载机载地面地面 飞行器是指能在地球大气层内外空间飞行的器械。通常按照飞行环境和工作方式,把飞行器分为几大类: 航空器: 航天器: 空天飞行器: 火箭和导弹: 巡飞弹型无人机:飞行器的定义航空器的定义根据产生升力的原理航空器轻于空气的航空器重于空气的航空器气球飞艇固定翼航空器旋翼航空器扑翼机变模态机飞机滑翔机旋翼机直升机杂交航空器系统组成系统组成飞行器飞行器飞行平台飞行平台动力装置动力装置导航飞控导航飞控电气系统电气系统任务设备任务设备控制站控制站显示系统显示系统操纵系统操纵系统通讯链路通讯链路机载机

5、载地面地面 由动力装置产生前进的推力或拉力,由机体上固定的机翼产生升力,在大气层内飞行的重于空气的无人航空器。 固定翼fixed-wing无人机平台 旋翼无人机平台是一种重于空气的无人航空器,其在空中飞行的升力由一个或多个旋翼与空气进行相对运动的反作用获得,与固定翼为相对的关系。 旋翼rotary wing无人机平台多轴飞行器是一种具有三个及以上旋翼轴的特殊的直升机。旋翼的总距固定而不像一般直升机那样可变。通过改变不同旋翼之间的相对转速可以改变单轴推进力的大小,从而控制飞行器的运行轨迹。 多轴multirotor无人飞艇平台及系留气球各类变模态平台航空器-机翼结构名称航空器-机身结构名称航空器

6、-起落装置系统组成系统组成飞行器飞行器飞行平台飞行平台动力装置动力装置导航飞控导航飞控电气系统电气系统任务设备任务设备控制站控制站显示系统显示系统操纵系统操纵系统通讯链路通讯链路机载机载地面地面动力装置-分类 无人机的发动机以及保证发动机正常工作所必需的系统和附件的总称。 无人机使用的动力装置主要有活塞式发动机、涡喷发动机、涡扇发动机、涡桨发动机、涡轴发动机、冲压发动机、火箭发动机、电动机等。目前主流的民用无人机所采用的动力系统通常为活塞式发动机和电动机两种。动力装置动力装置-活塞式 活塞式发动机也叫往复式发动机,由气缸、活塞、连杆、曲轴、气门机构、螺旋桨减速器、机匣等组成主要结构。活塞式发动

7、机属于内燃机,它通过燃料在气缸内的燃烧,将热能转变为机械能。活塞式发动机系统一般由发动机本体、进气系统、增压器、点火系统、燃油系统、启动系统、润滑系统以及排气系统构成。动力装置-活塞式动力装置-电动 目前大型、小型、轻型无人机广泛采用的动力装置为活塞式发动机系统。而出于成本和使用方便的考虑,微型无人机中普遍使用的是电动动力系统,电动系统主要由动力电机、动力电源、调速系统三部分组成。动力装置-涡喷涡轮喷气发动机的组成:v 进气道v 压气机v 燃烧室v 涡轮v 尾喷管 涡轮喷气式发动机中没有动力涡轮,只有燃气涡轮,燃气涡轮后面直接布置一个尾喷管。动力装置动力装置-涡轮螺桨发动机涡轮螺桨发动机动力装

8、置动力装置-涡轮轴发动机涡轮轴发动机系统组成飞行器飞行平台动力装置导航飞控电气系统任务设备控制站显示系统操纵系统通讯链路机载地面u获得必要的导航要素:高度、速度、姿态、航向;u给出满足精度要求的定位信息:经度、纬度;u引导飞机按规定计划飞行;u接收预定任务航线计划的装定、并对任务航线的执行进行动态管理;u接收控制站的导航模式控制指令并执行;并具有指令导航模式与预定航线飞行模式相互切换的功能;u具有接收并融合无人机其它设备的辅助导航定位信息的能力;u配合其它系统完成各种任务。导航飞控系统-导航子系统 导航子系统功能:向无人机提供相对于所选定的参考坐标系的位置、速度、飞行姿态,引导无人机沿指定航线

9、安全、准时、准确的飞行。因此导航子系统之于无人机相当于领航员之于有人机,u无人机姿态稳定与控制;u与导航子系统协调完成航迹控制;u无人机起飞(发射)与着陆(回收)控制;u无人机飞行管理;u无人机任务设备管理与控制;u应急控制;u信息收集与传递。导航飞控系统-飞控子系统 飞控子系统是无人机完成起飞、空中飞行、执行任务、返场回收等整个飞行过程的核心系统,对无人机实现全权控制与管理,因此飞控子系统之于无人机相当于驾驶员之于有人机,是无人机执行任务的关键。导航飞控系统-常用传感器 无人机导航飞控系统常用的传感器包括角速率传感器、姿态传感器、位置传感器、迎角侧滑角传感器、加速度传感器、高度传感器及空速传

10、感器等,这些传感器构成无人机导航飞控系统设计的基础。导航飞控系统-飞控计算机(自驾) 导航飞控计算机或简称飞控计算机是导航飞控系统的核心部件,飞控计算机应具备如下功能:u姿态稳定与控制;u导航与制导控制;u自主飞行控制;u自动起飞、着陆控制;模拟式 数模混合式 数字式单余度 多余度导航飞控系统-飞控计算机硬件 导航飞控计算机或简称飞控计算机是导航飞控系统的核心部件,飞控计算机应具备如下功能:u主处理控制器通用型处理器(mpu)、微处理器(mcu)、数字信号处理器(dsp) 可编程门阵列( fpga )u二次电源5v、15v等直流电源u模拟量输入/输出接口u离散量接口u通信接口rs232/rs4

11、22/rs485 arinc429、1553b总线u余度管理信息交换电路,同步指示电路,通道故障逻辑综合电路及故障切换电路。u加温电路u检测接口u飞控计算机机箱导航飞控系统-民用飞控计算机硬件发展导航飞控系统-机载飞控软件 机载导航飞控软件或简称机载飞控软件是一种运行于飞控计算机上的嵌入式实时任务软件,不仅要求功能正确、性能好、效率高,而且要求其具有较好的质量保证、可靠性和可维护性。u硬件接口驱动模块;u传感器数据处理模块;u飞行控制律模块;u导航与制导律模块;u飞行任务管理模块;u任务设备管理模块;u余度管理模块;u数据传输、记录模块;u自检测模块;u其它模块。导航飞控系统-执行机构 无人机

12、执行机构都是伺服作动设备,是导航飞控系统的重要组成部分。其主要功能是根据飞控计算机的指令,按规定的静态和动态要求,通过对无人机各控制舵面和发动机节风门等的控制,实现对无人机的飞行控制。u电动伺服执行机构 u电液伺服执行机构 u气动伺服执行机构系统组成系统组成飞行器飞行器飞行平台飞行平台动力装置动力装置导航飞控导航飞控电气系统电气系统任务设备任务设备控制站控制站显示系统显示系统操纵系统操纵系统通讯链路通讯链路机载机载地面地面电气系统 无人机电气系统可分为机载电气系统和地面供电系统两部分。机载电气系统主要由主电源、应急电源、电气设备的控制与保护装置及辅助设备组成。 电气系统一般包括电源、配电系统、

13、用电设备3个部分,电源和配电两者组合统称为供电系统。供电系统的功能是向无人机各用电系统或设备提供满足预定设计要求的电能。u正常汇流条(发电机汇流条或主汇流条)u重要汇流条(转换汇流条)u应急汇流条(不间断汇流条或备用汇流条)系统组成飞行器飞行平台动力装置导航飞控电气系统任务设备控制站显示系统操纵系统通讯链路机载地面任务设备-类型 按任务设备用途,可以分为侦查搜索设备、测绘设备、军用专用设备、民用专用设备等。侦搜设备常用的有光电平台、sra雷达、激光测距仪等,测绘设备则是测绘雷达、航拍相机等。系统组成飞行器飞行平台动力装置导航飞控电气系统任务设备控制站显示系统操纵系统通讯链路机载地面控制站-介绍

14、 无人机地面站也称控制站、遥控站或任务规划与控制站。在规模较大的无人机系统中,可以有若干个控制站,这些不同功能的控制站通过通信设备连接起来,构成无人机地面站系统 u指挥调度功能主要包括上级指令接收、系统之间联络、系统内部调度;u任务规划功能主要包括飞行航路规划与重规划、任务载荷工作规划与重规划;u操作控制功能主要包括起降操纵、飞行控制操作、任务载荷操作、数据链控制;u显示记录功能主要包括飞行状态参数显示与记录、航迹显示与记录、任务载荷信息显示与记录等。控制站-系统组成四类硬件: 数据链路控制、飞行控制、载荷控制、载荷数据处理等四类硬件设备机柜或机箱构成。三类不同功能控制站模块: 指挥处理中心:

15、制定任务、完成载荷数据的处理和应用,一般都是通过无人机控制站等间接地实现对无人机的控制和数据接收; 无人机控制站:飞行操纵、任务载荷控制、数据链路控制和通信指挥。 载荷控制站:载荷控制站与无人机控制站的功能类似,但载荷控制站只能控制无人机的机载任务设备,不能进行无人机的飞行控制。 系统组成系统组成飞行器飞行器飞行平台飞行平台动力装置动力装置导航飞控导航飞控电气系统电气系统任务设备任务设备控制站控制站显示系统显示系统操纵系统操纵系统通讯链路通讯链路机载机载地面地面控制站-显示系统 地面控制站内的飞行控制席位、任务设备控制席位、数据链管理席位都设有相应分系统的显示装置,因此需综合规划,确定所显示的

16、内容、方式、范围。a、飞行参数综合显示 飞行与导航信息、数据链状态信息、设备状态信息、指令信息b、告警视觉:灯光、颜色、文字;听觉:语音、音调。 一般分为提示、注意和警告三个级别c、地图航迹显示 导航信息显示、航迹绘制显 示以及地理信息的显示。系统组成系统组成飞行器飞行器飞行平台飞行平台动力装置动力装置导航飞控导航飞控电气系统电气系统任务设备任务设备控制站控制站显示系统显示系统操纵系统操纵系统通讯链路通讯链路机载机载地面地面控制站-操纵系统 无人机操纵与控制主要包括起降操纵、飞行控制、任务设备(载荷)控制和数据链管理等。地面控制站内的飞行控制席位、任务设备控制席位、数据链路管理席位都应设有相应分系统的操作装置。 控制站-起降操纵 起降阶段是无人机操纵中最难的控制阶段,起降控制程序应简单、可靠、操纵灵活,操纵人员可直接通过操纵杆和按键快捷介入控制通道,控制无人机起降。根据无人机不同的类别及起飞重量,其起飞降落的操纵方式也有所不同。 对于滑跑起降的无人机,可采用自主控制、人工遥控(舵面)或组合控制(人工修正及姿态遥控)等模式进行起降控制。 控制站-飞行操纵 飞行操纵是指采用遥控方式对无人机

展开阅读全文
