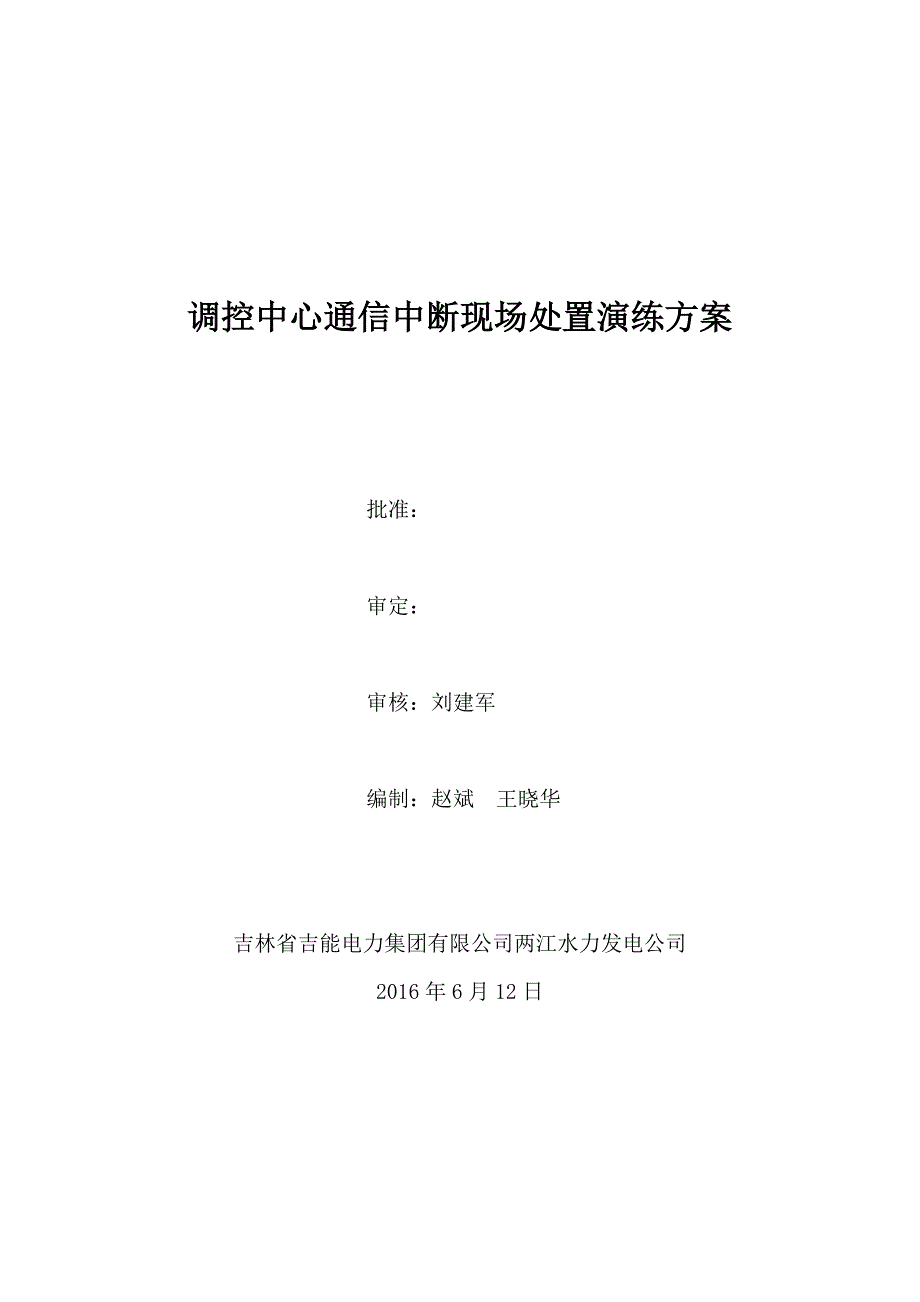

1、调控中心通信中断现场处置演练方案 批准: 审定: 审核:刘建军 编制:赵斌 王晓华 吉林省吉能电力集团有限公司两江水力发电公司2016年6月12日一、演习题目:调控中心通信中断现场处置演练方案二、演练目的: 通过此次演练,检验调控中心通信中断事故专项应急处置方案的可行性、可操作性和有效性,进一步提高运行值班人员应对突发事故的应急处置能力和检验值长在处理事故中的组织和协调能力。三、组织机构: 组 长:梁龙泽 成 员:刘建军、武广辉、沈虎根、王建忠、赵斌、李丙权 运行组:调控中心运行人员、两江运维人员设备组:季宜、寇吉田安全组:崔光哲宣传组:孙立刚四、演练时间:2016年6月22日五、演习地点:

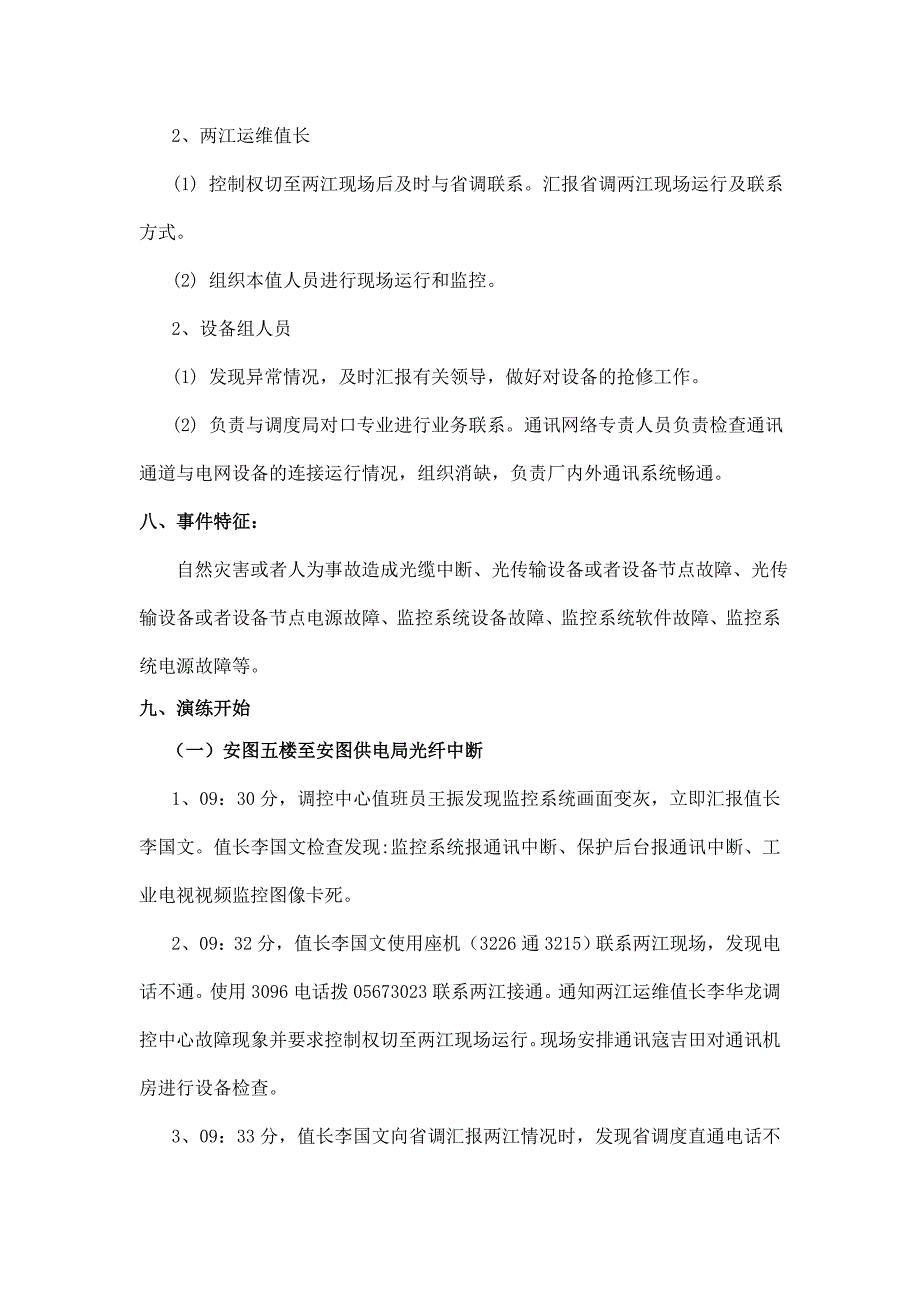

2、安图调控中心、两江中控室、安图通讯机房、两江通讯机房。六、调控中心通信中断现场处置演练项目: 1、安图五楼至安图供电局光纤中断。 2、安图二次变至两江现场光纤中断。七、职责分工:1、调控中心值长 (1) 及时汇报有关领导。 (2) 组织本值人员进行先期检查试验。(3) 及时联系两江现场。 (4) 通知通讯专工进行检查处理,跟踪处理结果。2、两江运维值长(1) 控制权切至两江现场后及时与省调联系。汇报省调两江现场运行及凯发app苹果版的联系方式。(2) 组织本值人员进行现场运行和监控。2、设备组人员(1) 发现异常情况,及时汇报有关领导,做好对设备的抢修工作。(2) 负责与调度局对口专业进行业务联系。通讯网络专责
3、人员负责检查通讯通道与电网设备的连接运行情况,组织消缺,负责厂内外通讯系统畅通。八、事件特征: 自然灾害或者人为事故造成光缆中断、光传输设备或者设备节点故障、光传输设备或者设备节点电源故障、监控系统设备故障、监控系统软件故障、监控系统电源故障等。九、演练开始 (一)安图五楼至安图供电局光纤中断1、09:30分,调控中心值班员王振发现监控系统画面变灰,立即汇报值长李国文。值长李国文检查发现:监控系统报通讯中断、保护后台报通讯中断、工业电视视频监控图像卡死。2、09:32分,值长李国文使用座机(3226通3215)联系两江现场,发现电话不通。使用3096电话拨05673023联系两江接通。通知两江

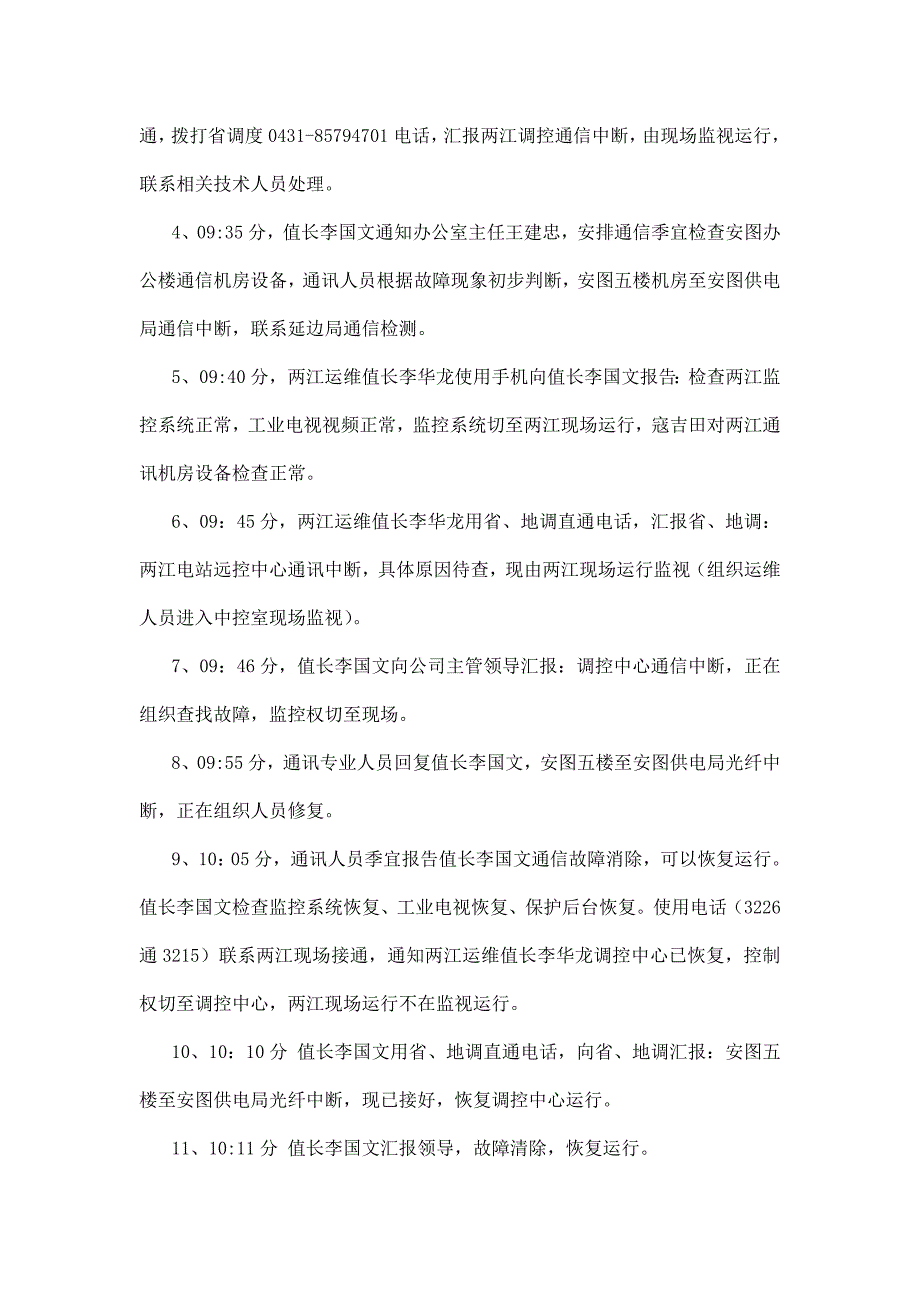

4、运维值长李华龙调控中心故障现象并要求控制权切至两江现场运行。现场安排通讯寇吉田对通讯机房进行设备检查。3、09:33分,值长李国文向省调汇报两江情况时,发现省调度直通电话不通,拨打省调度0431-85794701电话,汇报两江调控通信中断,由现场监视运行,联系相关技术人员处理。4、09:35分,值长李国文通知办公室主任王建忠,安排通信季宜检查安图办公楼通信机房设备,通讯人员根据故障现象初步判断,安图五楼机房至安图供电局通信中断,联系延边局通信检测。5、09:40分,两江运维值长李华龙使用手机向值长李国文报告:检查两江监控系统正常,工业电视视频正常,监控系统切至两江现场运行,寇吉田对两江通讯机房
5、设备检查正常。6、09:45分,两江运维值长李华龙用省、地调直通电话,汇报省、地调:两江电站远控中心通讯中断,具体原因待查,现由两江现场运行监视(组织运维人员进入中控室现场监视)。7、09:46分,值长李国文向公司主管领导汇报:调控中心通信中断,正在组织查找故障,监控权切至现场。8、09:55分,通讯专业人员回复值长李国文,安图五楼至安图供电局光纤中断,正在组织人员修复。9、10:05分,通讯人员季宜报告值长李国文通信故障消除,可以恢复运行。值长李国文检查监控系统恢复、工业电视恢复、保护后台恢复。使用电话(3226通3215)联系两江现场接通,通知两江运维值长李华龙调控中心已恢复,控制权切至调

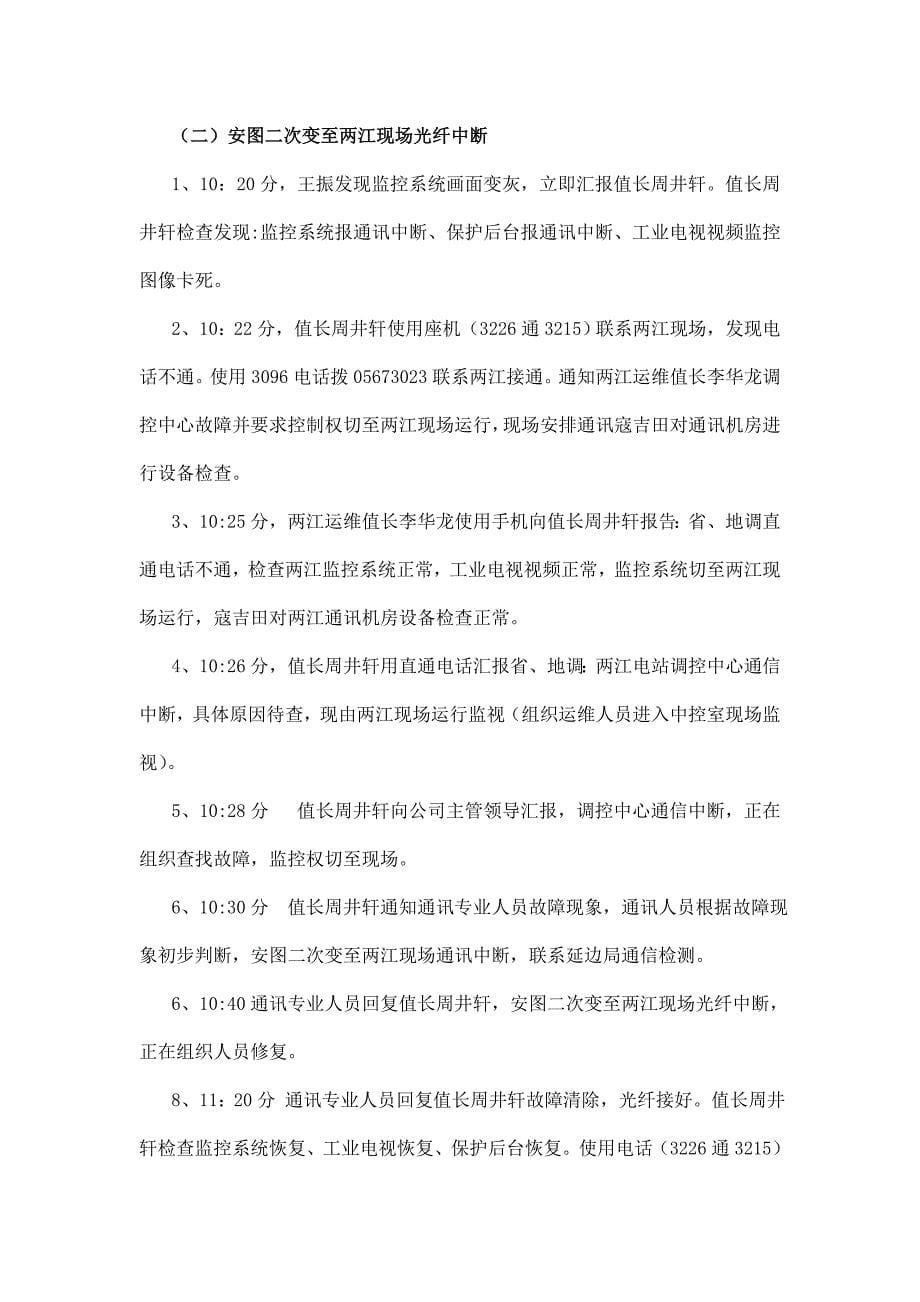

6、控中心,两江现场运行不在监视运行。10、10:10分 值长李国文用省、地调直通电话,向省、地调汇报:安图五楼至安图供电局光纤中断,现已接好,恢复调控中心运行。11、10:11分 值长李国文汇报领导,故障清除,恢复运行。(二)安图二次变至两江现场光纤中断1、10:20分,王振发现监控系统画面变灰,立即汇报值长周井轩。值长周井轩检查发现:监控系统报通讯中断、保护后台报通讯中断、工业电视视频监控图像卡死。2、10:22分,值长周井轩使用座机(3226通3215)联系两江现场,发现电话不通。使用3096电话拨05673023联系两江接通。通知两江运维值长李华龙调控中心故障并要求控制权切至两江现场运行,
7、现场安排通讯寇吉田对通讯机房进行设备检查。3、10:25分,两江运维值长李华龙使用手机向值长周井轩报告:省、地调直通电话不通,检查两江监控系统正常,工业电视视频正常,监控系统切至两江现场运行,寇吉田对两江通讯机房设备检查正常。4、10:26分,值长周井轩用直通电话汇报省、地调:两江电站调控中心通信中断,具体原因待查,现由两江现场运行监视(组织运维人员进入中控室现场监视)。5、10:28分 值长周井轩向公司主管领导汇报,调控中心通信中断,正在组织查找故障,监控权切至现场。6、10:30分 值长周井轩通知通讯专业人员故障现象,通讯人员根据故障现象初步判断,安图二次变至两江现场通讯中断,联系延边局通
8、信检测。6、10:40通讯专业人员回复值长周井轩,安图二次变至两江现场光纤中断,正在组织人员修复。8、11:20分 通讯专业人员回复值长周井轩故障清除,光纤接好。值长周井轩检查监控系统恢复、工业电视恢复、保护后台恢复。使用电话(3226通3215)联系两江现场接通,通知两江运维值长李华龙调控中心已恢复,控制权切至调控中心,两江现场运行不在监视运行。9、11:22分 值长周井轩用直通电话汇报省、地调:安图二次变至两江现场光纤中断,现已接好,恢复调控中心运行。10、11:25分, 值长周井轩汇报领导,故障清除,恢复运行。 (三)领导小组宣布演习结束。附件1、演练人员名单:调控中心通信中断事故专项应
9、急处置方案人员名单姓 名单 位职 务电 话组长梁龙泽两江电站副总经理0433-589300313944755577成员刘建军水工运维部副总工程师主 任0433-589301813944389367成员武广辉安全生产部主 任15844357878成员沈虎根发电部主 任13943363565成员王建忠办公室主 任18743377888成员赵 斌发电部副主任13844732280成员李丙权发电部副主任13844321976设 备 组1寇吉田发电部专 责138943524622季 宜办公室通 讯13844792998运 行 组1李华龙发电部专 责135009100882邵永哲发电部运维值长139433
10、249783王晓华调控中心专 责135965964384李国文调控中心值 长135965990125高 平调控中心值 长139443129826徐龙厚调控中心值 长159813696457周井轩调控中心值 长138433289488朱 铭调控中心值班员133644151889徐小明调控中心值班员1384381333910张威嘉调控中心值班员1556805490711王 振调控中心值班员15643296177安 全 组1崔光哲安全生产部安全专责15844350369宣 传 组1孙立刚安全生产部副主任13843328388海事卫星电话使用: 站在空旷无遮挡的室外(厂房升压站和尾水测试可以拨打,注意
11、保持天线方向),显示“已就绪可以进行服务”即可拨打电话。 a)拨打座机号:00 8 6 433(区号去掉0) 电话号码 b)拨打手机号:00 86 手机电话号码 c)座机或手机拨打海事电话: 008707 7670 6939(大坝值班) 008707 7670 3803(安图调控中心) 008707 7670 6280(梁龙泽) 008707 7670 8741(发电部)附件2 应急演练记录及评价表应急演练方案演练时间2016年6月22日09:30-11:25演练地点、范围安图调控中心、安图通讯机房、两江中控室、两江中控室。演练目标检验调控中心通信中断事故专项应急处置方案的可行性
12、、可操作性和有效性,进一步提高运行值班人员应对突发事故的应急处置能力。审批人演练方案调控中心通信中断现场处置演练方案演练方式模拟演练演 习现场规则模拟演练,不准操作实际设备,演习当中如有启停机操作,立即暂停演练,操作结束后,恢复演练。演 习评价人员梁龙泽、刘建军、武广辉、沈虎根参加演练的公司管理人员梁龙泽、刘建军、武广辉、沈虎根、王建忠、赵斌、李丙权后勤负责人及后勤准备情况王建忠应急处置车辆完毕。应急演练记录演练时间2016年6月22日09:30-11:25演练地点、范围安图调控中心、安图通讯机房、两江中控室、两江中控室。演练目标 检验调控中心通信中断事故专项应急处置方案的可行性、可操作性和有
