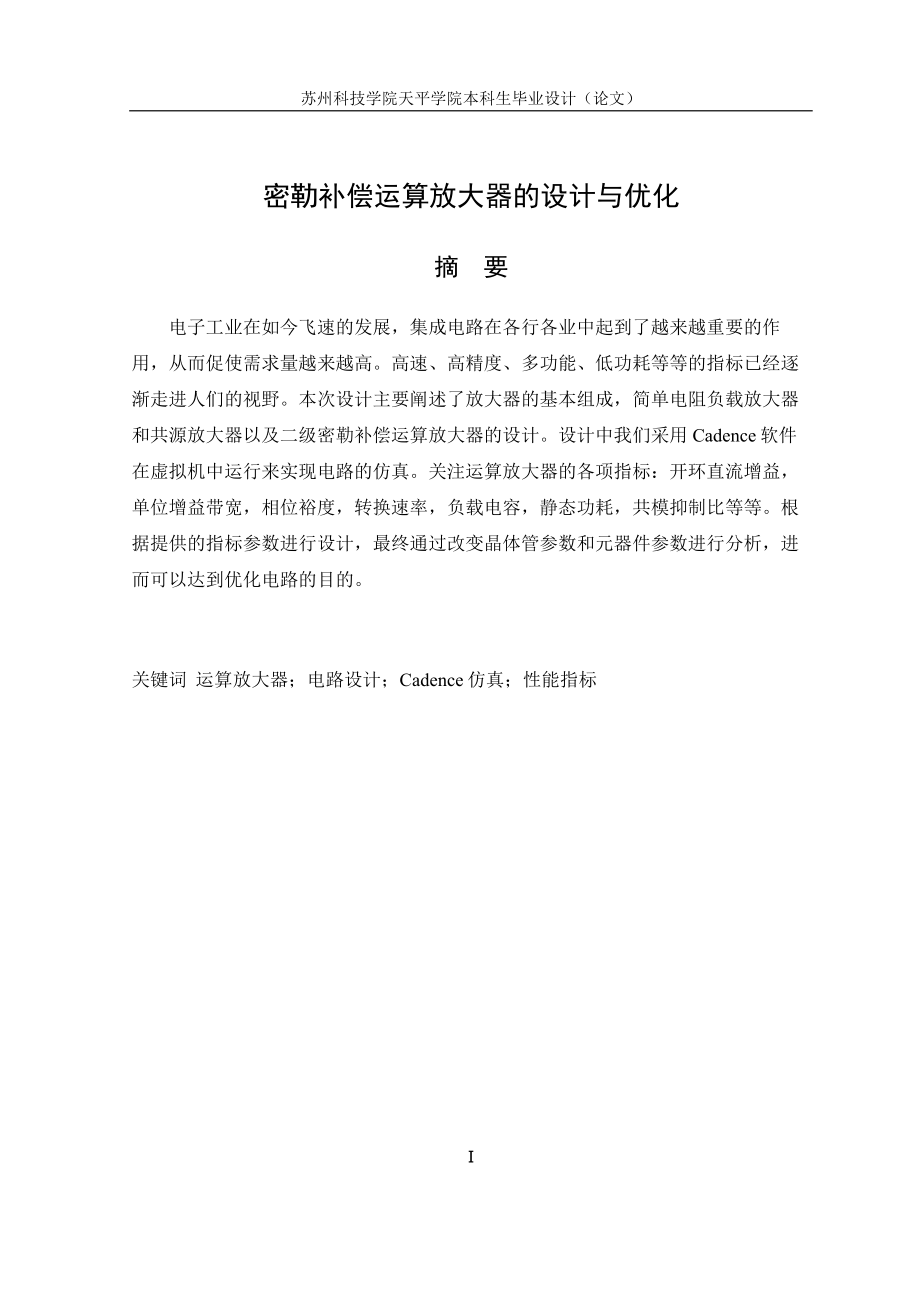

1、苏州科技学院天平学院本科生毕业设计（论文）密勒补偿运算放大器的设计与优化摘 要电子工业在如今飞速的发展，集成电路在各行各业中起到了越来越重要的作用，从而促使需求量越来越高。高速、高精度、多功能、低功耗等等的指标已经逐渐走进人们的视野。本次设计主要阐述了放大器的基本组成，简单电阻负载放大器和共源放大器以及二级密勒补偿运算放大器的设计。设计中我们采用cadence软件在虚拟机中运行来实现电路的仿真。关注运算放大器的各项指标：开环直流增益，单位增益带宽，相位裕度，转换速率，负载电容，静态功耗，共模抑制比等等。根据提供的指标参数进行设计，最终通过改变晶体管参数和元器件参数进行分析，进而可以达到优化电路

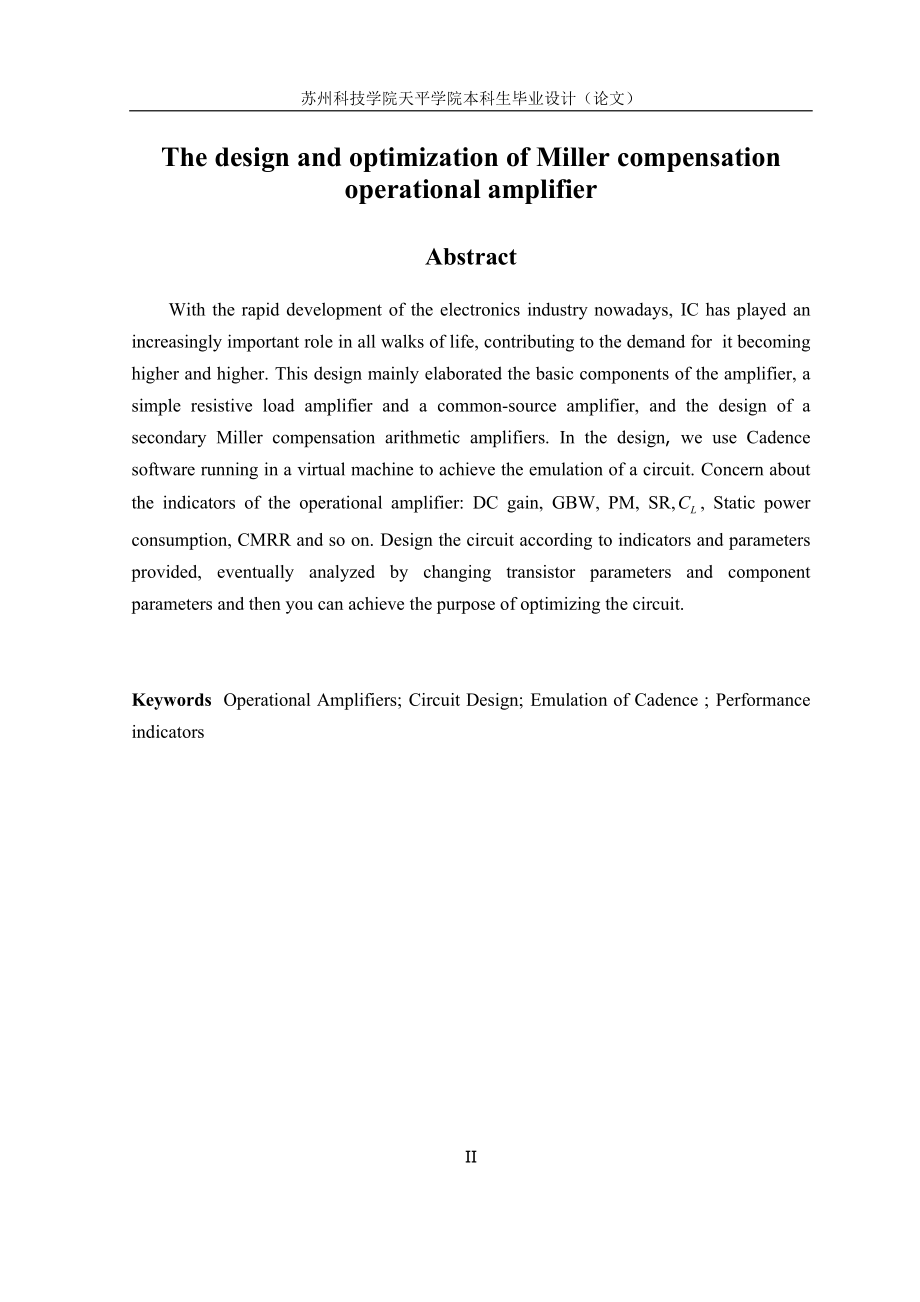

2、的目的。关键词 运算放大器；电路设计；cadence仿真；性能指标the design and optimization of miller compensation operational amplifierabstractwith the rapid development of the electronics industry nowadays, ic has played an increasingly important role in all walks of life, contributing to the demand for it becoming higher and h
3、igher. this design mainly elaborated the basic components of the amplifier, a simple resistive load amplifier and a common-source amplifier, and the design of a secondary miller compensation arithmetic amplifiers. in the design, we use cadence software running in a virtual machine to achieve the emu
4、lation of a circuit. concern about the indicators of the operational amplifier: dc gain, gbw, pm, sr, static power consumption, cmrr and so on. design the circuit according to indicators and parameters provided, eventually analyzed by changing transistor parameters and component parameters and then

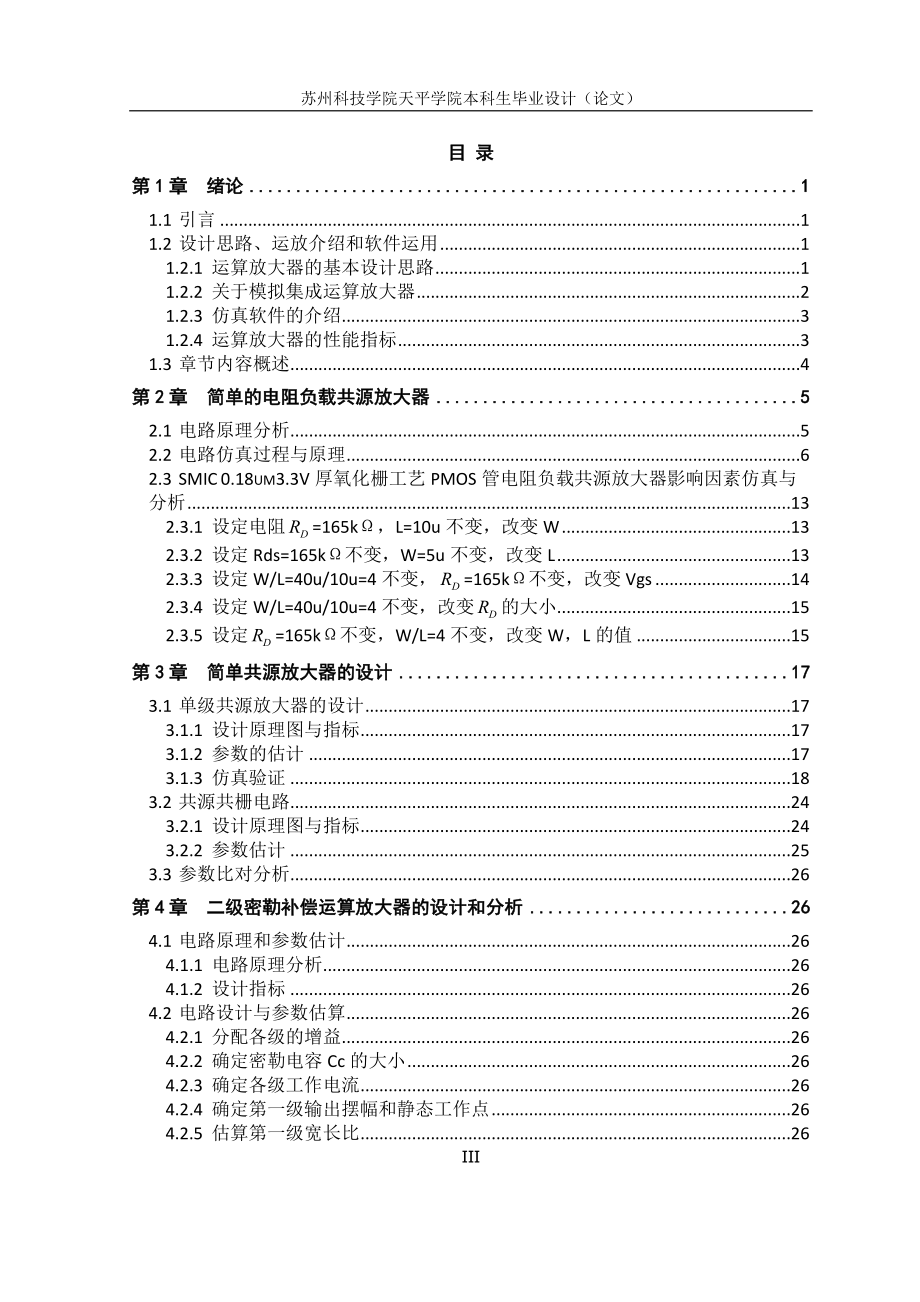

5、you can achieve the purpose of optimizing the circuit.keywords operational amplifiers; circuit design; emulation of cadence ; performance indicators目 录第1章 绪论11.1 引言11.2 设计思路、运放介绍和软件运用11.2.1 运算放大器的基本设计思路11.2.2 关于模拟集成运算放大器21.2.3 仿真软件的介绍31.2.4 运算放大器的性能指标31.3 章节内容概述4第2章 简单的电阻负载共源放大器52.1 电路原理分析52.2 电路仿真过
6、程与原理62.3 smic 0.18um3.3v厚氧化栅工艺pmos管电阻负载共源放大器影响因素仿真与分析132.3.1 设定电阻=165k，l=10u不变，改变w132.3.2 设定rds=165k不变，w=5u不变，改变l132.3.3 设定w/l=40u/10u=4不变，=165k不变，改变vgs142.3.4 设定w/l=40u/10u=4不变，改变的大小152.3.5 设定=165k不变，w/l=4不变，改变w，l的值15第3章 简单共源放大器的设计173.1 单级共源放大器的设计173.1.1 设计原理图与指标173.1.2 参数的估计173.1.3 仿真验证183.2 共源共栅电

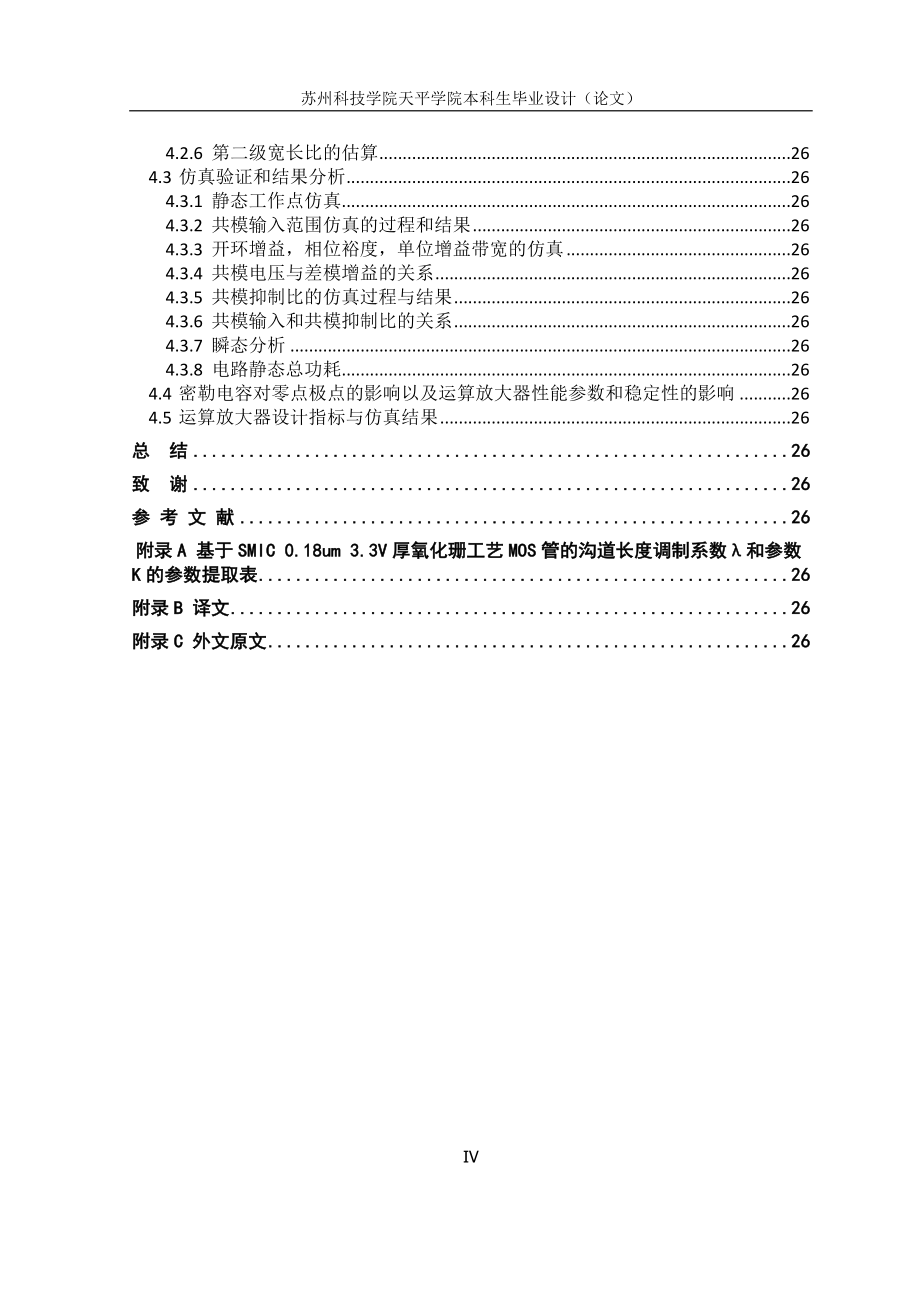

7、路243.2.1 设计原理图与指标243.2.2 参数估计253.3 参数比对分析26第4章 二级密勒补偿运算放大器的设计和分析264.1 电路原理和参数估计264.1.1 电路原理分析264.1.2 设计指标264.2 电路设计与参数估算264.2.1 分配各级的增益264.2.2 确定密勒电容cc的大小264.2.3 确定各级工作电流264.2.4 确定第一级输出摆幅和静态工作点264.2.5 估算第一级宽长比264.2.6 第二级宽长比的估算264.3 仿真验证和结果分析264.3.1 静态工作点仿真264.3.2 共模输入范围仿真的过程和结果264.3.3 开环增益，相位裕度，单位增益

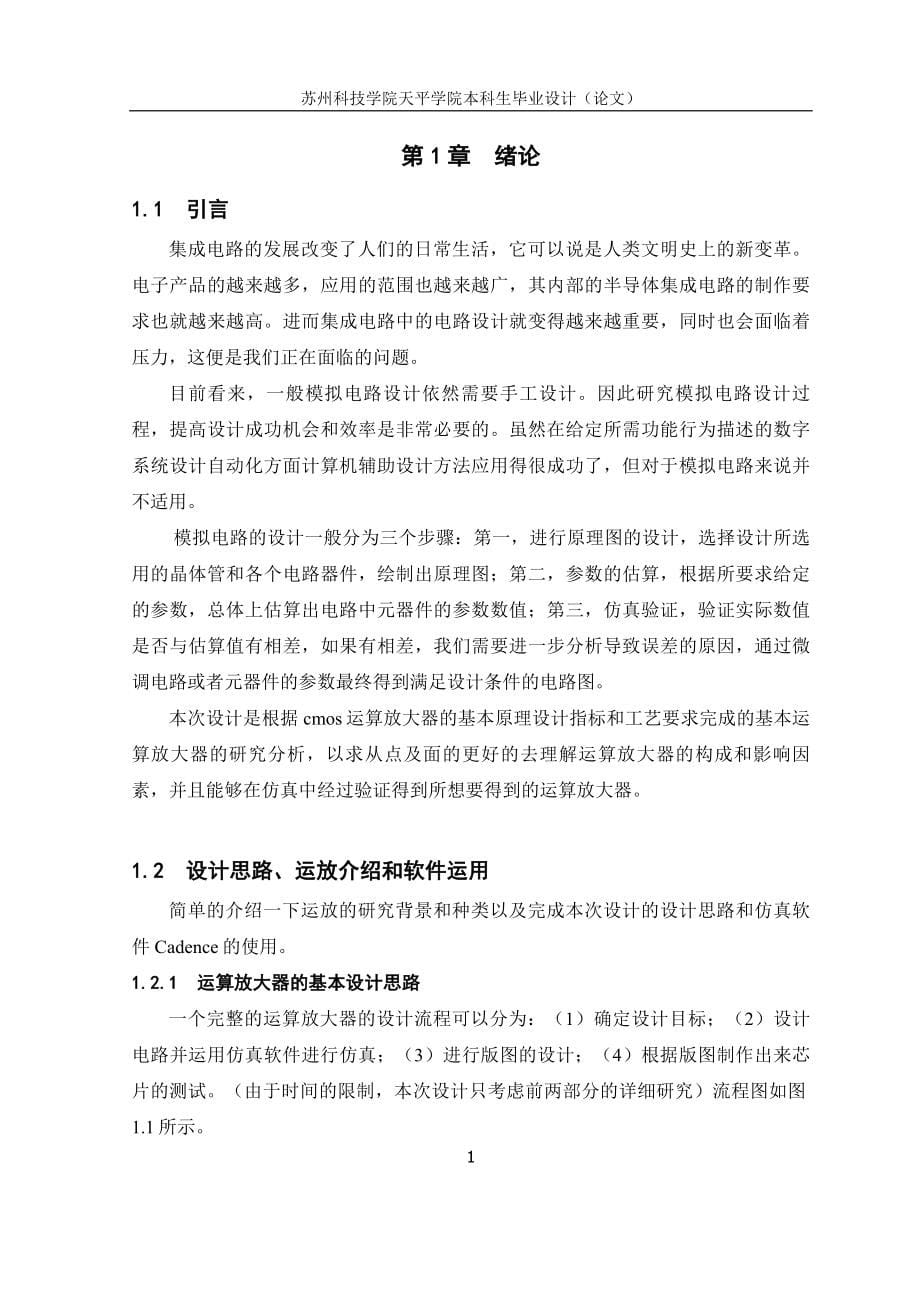

8、带宽的仿真264.3.4 共模电压与差模增益的关系264.3.5 共模抑制比的仿真过程与结果264.3.6 共模输入和共模抑制比的关系264.3.7 瞬态分析264.3.8 电路静态总功耗264.4 密勒电容对零点极点的影响以及运算放大器性能参数和稳定性的影响264.5 运算放大器设计指标与仿真结果26总 结26致 谢26参 考 文 献26附录a 基于smic 0.18um 3.3v厚氧化珊工艺mos管的沟道长度调制系数和参数k的参数提取表26附录b 译文26附录c 外文原文2655第1章 绪论1.1 引言集成电路的发展改变了人们的日常生活，它可以说是人类文明史上的新变革。电子产品的越来越多，
9、应用的范围也越来越广，其内部的半导体集成电路的制作要求也就越来越高。进而集成电路中的电路设计就变得越来越重要，同时也会面临着压力，这便是我们正在面临的问题。目前看来，一般模拟电路设计依然需要手工设计。因此研究模拟电路设计过程，提高设计成功机会和效率是非常必要的。虽然在给定所需功能行为描述的数字系统设计自动化方面计算机辅助设计方法应用得很成功了，但对于模拟电路来说并不适用。 模拟电路的设计一般分为三个步骤：第一，进行原理图的设计，选择设计所选用的晶体管和各个电路器件，绘制出原理图；第二，参数的估算，根据所要求给定的参数，总体上估算出电路中元器件的参数数值；第三，仿真验证，验证实际数值是否与估算值
10、有相差，如果有相差，我们需要进一步分析导致误差的原因，通过微调电路或者元器件的参数最终得到满足设计条件的电路图。本次设计是根据cmos运算放大器的基本原理设计指标和工艺要求完成的基本运算放大器的研究分析，以求从点及面的更好的去理解运算放大器的构成和影响因素，并且能够在仿真中经过验证得到所想要得到的运算放大器。1.2 设计思路、运放介绍和软件运用简单的介绍一下运放的研究背景和种类以及完成本次设计的设计思路和仿真软件cadence的使用。1.2.1 运算放大器的基本设计思路一个完整的运算放大器的设计流程可以分为：（1）确定设计目标；（2）设计电路并运用仿真软件进行仿真；（3）进行版图的设计；（4）
11、根据版图制作出来芯片的测试。（由于时间的限制，本次设计只考虑前两部分的详细研究）流程图如图1.1所示。图1.1 集成运放的基本设计思路要完成一个运放电路的设计，就是首先确定电路的主要性能指标。在本次设计中，我们主要是完成一个基本的密勒补偿运算放大器的设计。所以我们可以基于合理的电路结构来确定电路中的晶体管的尺寸大小和电容值的大小，借此来达到设计的目的，可以使整个电路出于合理的工作状态。给定的设计性能指标一般如下：（1）直流电压增益av；（2）单位增益带宽gbw；（3）压摆率sr；（4）所要驱动的负载电容cl；（5）需要达到的相位裕度pm；（6）输入共模电压范围icmr；（7）输出电压范围；（8
12、）输出电压摆幅；（9）整个电路所允许的功耗。二级密勒补偿运算放大器主要是由差分放大器和共源放大器组成，而共源放大器的原理即等于是一个电阻负载的运算放大器。因此在设计之前我们首先讨论电阻负载的放大器的参数改变对放大器本身指标的影响，接着在进行对共源放大器的讨论分析，有了前面这些测试数据的经验，之后我们在最终的设计二级密勒补偿云运算放大器才能更好地对其进行优化。1.2.2 关于模拟集成运算放大器运算放大器从诞生到现在有40多年的历史，由最早采用的硅工艺（npn工艺）发展到标准硅工艺（npn-pnp工艺），由于结型场效应管技术的成熟最后又加入了结型场效应管工艺。加上半导体集成电路运用的越来越广泛，我
13、们对其内部的电路设计要求也就变得越来越高。作为内部电路系统中的一个重要基本单元的运算放大器的设计如今也显得尤为的重要。根据制造工艺， 目前在使用中的集成模拟运算放大器可以分为标准硅工艺运算放大器、在标准硅工艺中加入了结型场效应管工艺的运算放大器、在标准硅工艺中加入了mos工艺的运算放大器。本次设计中我们主要讨论的是在标准硅工艺中加入mos工艺的运算放大器中的全mos场效应管工艺的模拟运算放大器，该放大器的主要特点是由于电源电压的降低，功耗大大的降低。而按照功能/性能分类，模拟运算放大器一般可分为通用运放、低功耗运放、精密运放、高输入阻抗运放、高速运放、宽带运放、高压运放，另外还有一些特殊运放，
