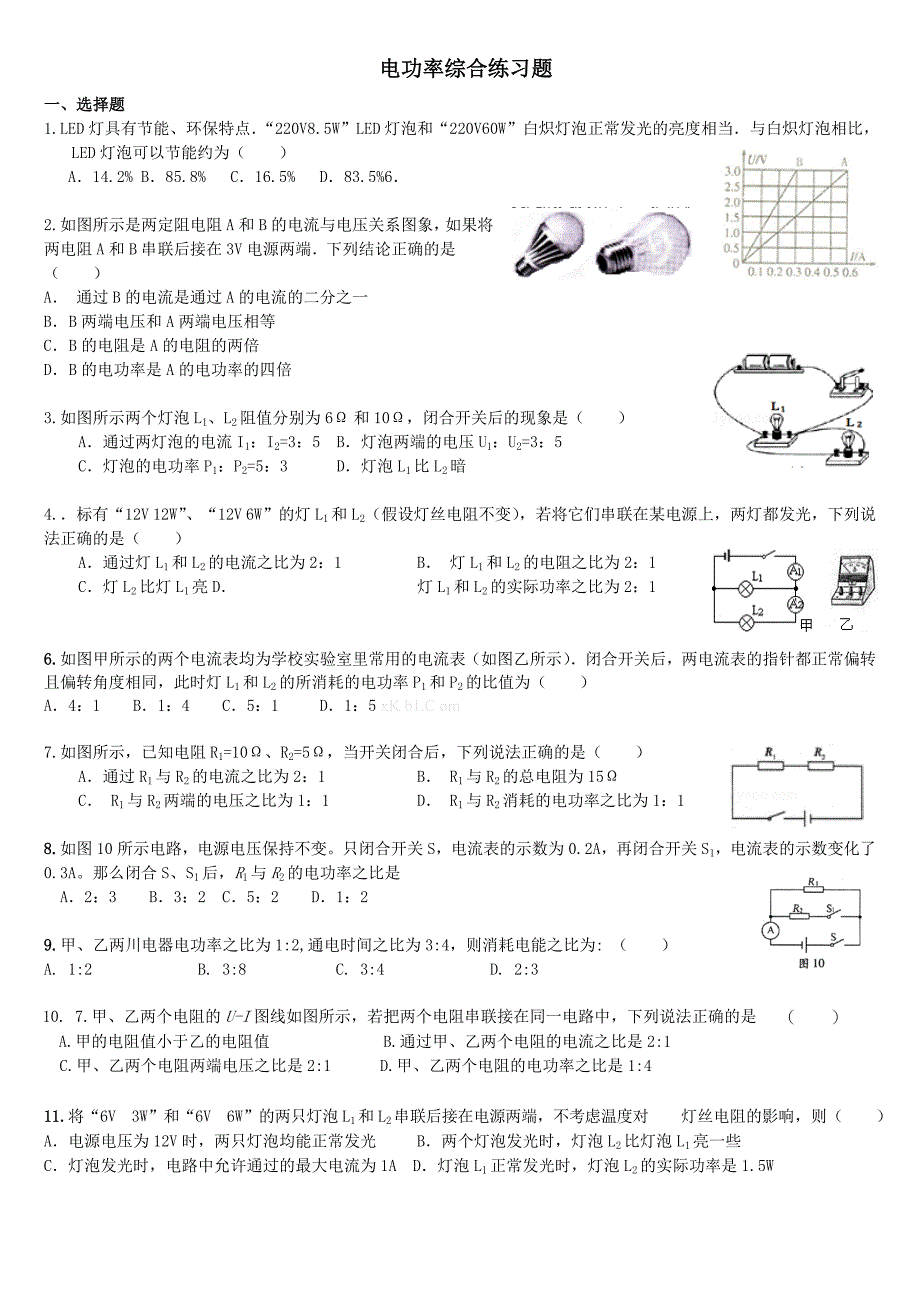

1、电功率综合练习题 一、选择题1. led灯具有节能、环保特点“220v 8.5w”led灯泡和“220v 60w”白炽灯泡正常发光的亮度相当与白炽灯泡相比,led灯泡可以节能约为() a14.2% b85.8% c16.5% d83.5b.如图所示是两定阻电阻a和b的电流与电压关系图象,如果将两电阻a和b串联后接在3v电源两端下列结论正确的是()a通过b的电流是通过a的电流的二分之一bb两端电压和a两端电压相等cb的电阻是a的电阻的两倍db的电功率是a的电功率的四倍3.如图所示两个灯泡l1、l2阻值分别为6和10,闭合开关后的现象是()a通过两灯泡的电流i1:i2=3:5 b灯泡两端的电压

2、u1:u2=3:5c灯泡的电功率p1:p2=5:3 d灯泡l1比l2暗4.标有“12v 12w”、“12v 6w”的灯l1和l2(假设灯丝电阻不变),若将它们串联在某电源上,两灯都发光,下列说法正确的是()a通过灯l1和l2的电流之比为2:1b灯l1和l2的电阻之比为2:1c灯l2比灯l1亮d灯l1和l2的实际功率之比为2:16.如图甲所示的两个电流表均为学校实验室里常用的电流表(如图乙所示)闭合开关后,两电流表的指针都正常偏转且偏转角度相同,此时灯l1和l2的所消耗的电功率p1和p2的比值为()a4:1 b1:4 c5:1 d1:5 xk b1.c om7.如图所示,已知电阻r1=10、r2

3、=5,当开关闭合后,下列说法正确的是()a通过r1与r2的电流之比为2:1br1与r2的总电阻为15c r1与r2两端的电压之比为1:1dr1与r2消耗的电功率之比为1:18.如图10所示电路,电源电压保持不变。只闭合开关s,电流表的示数为0.2a,再闭合开关s1,电流表的示数变化了0.3a。那么闭合s、s1后,r1与r2的电功率之比是 a2:3 b3:2 c5:2 d1:29.甲、乙两川电器电功率之比为1:2,通电时间之比为3:4,则消耗电能之比为: ()a. 1:2 b. 3:8 c. 3:4 d. 2:310. 7.甲、乙两个电阻的u-i图线如图所示,若把两个电阻串联接在同一电路中,下列

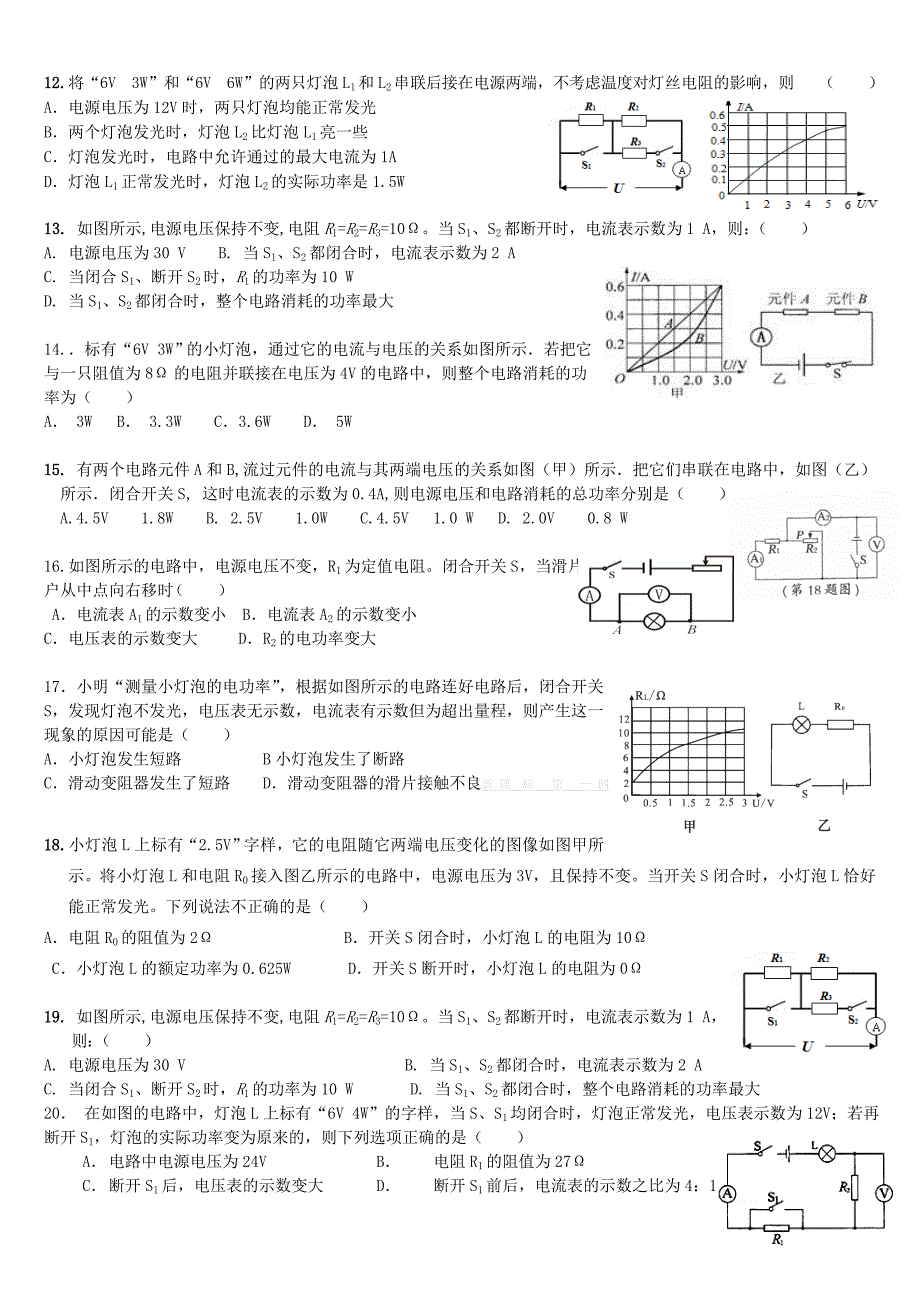

4、说法正确的是 () a.甲的电阻值小于乙的电阻值 b.通过甲、乙两个电阻的电流之比是2:1c.甲、乙两个电阻两端电压之比是2:1 d.甲、乙两个电阻的电功率之比是1:411.将“6v 3w”和“6v 6w”的两只灯泡l1和l2串联后接在电源两端,不考虑温度对 灯丝电阻的影响,则() a电源电压为12v时,两只灯泡均能正常发光 b两个灯泡发光时,灯泡l2比灯泡l1亮一些 c灯泡发光时,电路中允许通过的最大电流为1a d灯泡l1正常发光时,灯泡l2的实际功率是1.5w12.将“6v 3w”和“6v 6w”的两只灯泡l1和l2串联后接在电源两端,不考虑温度对灯丝电阻的影响,则 ()a电源电压为12v

5、时,两只灯泡均能正常发光 b两个灯泡发光时,灯泡l2比灯泡l1亮一些c灯泡发光时,电路中允许通过的最大电流为1a d灯泡l1正常发光时,灯泡l2的实际功率是1.5w13. 如图所示,电源电压保持不变,电阻r1=r2=r3=10。当s1、s2都断开时,电流表示数为1 a,则:()a. 电源电压为30 v b. 当s1、s2都闭合时,电流表示数为2 a c. 当闭合s1、断开s2时,r1的功率为10 w d. 当s1、s2都闭合时,整个电路消耗的功率最大14.标有“6v 3w”的小灯泡,通过它的电流与电压的关系如图所示若把它与一只阻值为8的电阻并联接在电压为4v的电路中,则整个电路消耗的功率为()

6、a3w b 3.3w c3.6w d 5w15. 有两个电路元件a和b,流过元件的电流与其两端电压的关系如图(甲)所示把它们串联在电路中,如图(乙)所示闭合开关s, 这时电流表的示数为0.4a,则电源电压和电路消耗的总功率分别是()a.4.5v 1.8w b. 2.5v 1.0w c.4.5v 1.0 w d. 2.0v 0.8 w16.如图所示的电路中,电源电压不变,r1为定值电阻。闭合开关s,当滑片户从中点向右移时() a电流表a1的示数变小 b电流表a2的示数变小 c电压表的示数变大 dr2的电功率变大17小明“测量小灯泡的电功率”,根据如图所示的电路连好电路后,闭合开关s,发现灯泡不发

7、光,电压表无示数,电流表有示数但为超出量程,则产生这一现象的原因可能是()a小灯泡发生短路 b小灯泡发生了断路c滑动变阻器发生了短路 d滑动变阻器的滑片接触不良新 课 标 第 一 网18.小灯泡l上标有“2.5v”字样,它的电阻随它两端电压变化的图像如图甲所示。将小灯泡l和电阻r0接入图乙所示的电路中,电源电压为3v,且保持不变。当开关s闭合时,小灯泡l恰好能正常发光。下列说法不正确的是()a电阻r0的阻值为2 b开关s闭合时,小灯泡l的电阻为10 c小灯泡l的额定功率为0.625w d开关s断开时,小灯泡l的电阻为019. 如图所示,电源电压保持不变,电阻r1=r2=r3=10。当s1、s2

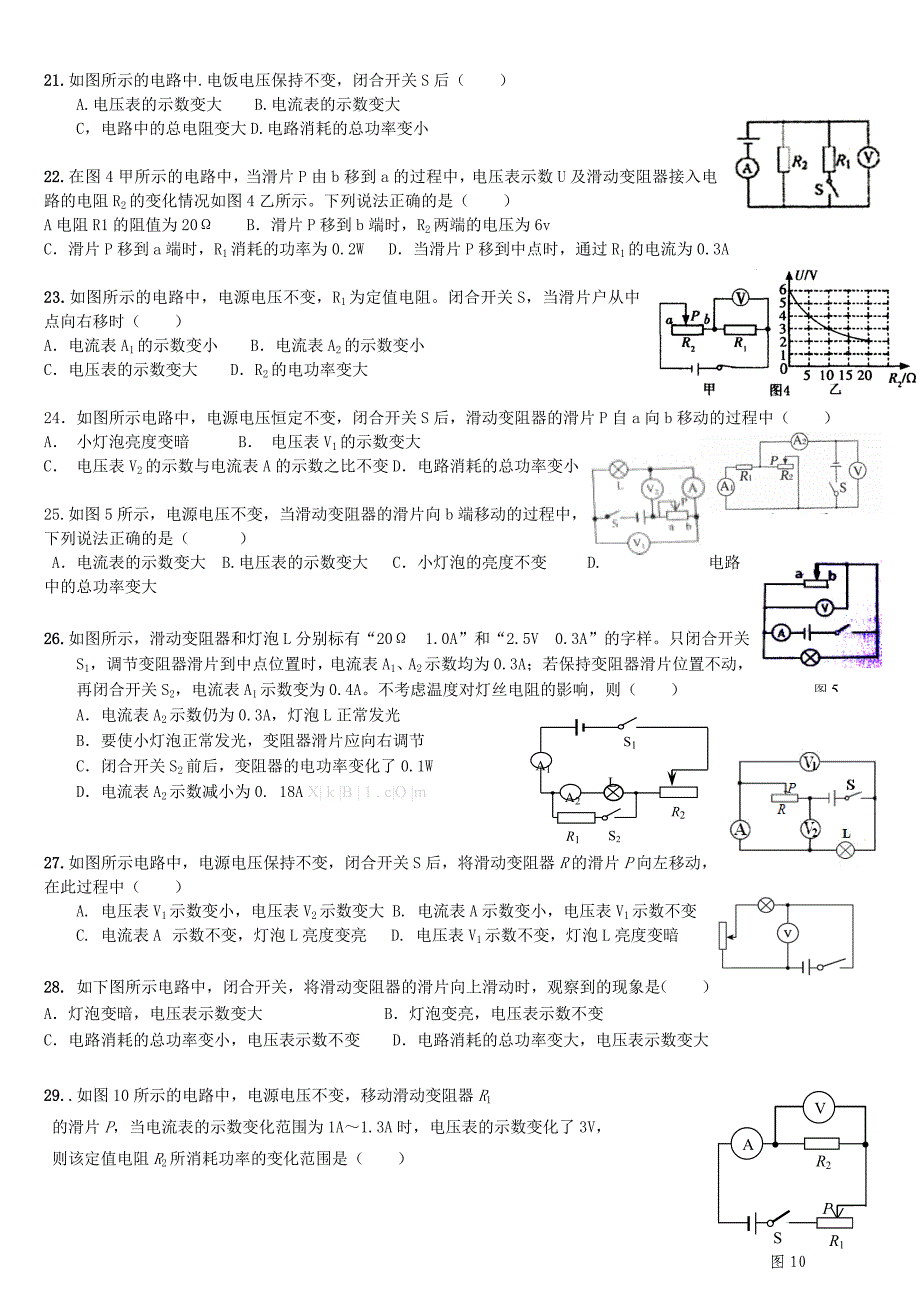

8、都断开时,电流表示数为1 a,则:()a. 电源电压为30 v b. 当s1、s2都闭合时,电流表示数为2 ac. 当闭合s1、断开s2时,r1的功率为10 w d. 当s1、s2都闭合时,整个电路消耗的功率最大20 在如图的电路中,灯泡l上标有“6v 4w”的字样,当s、s1均闭合时,灯泡正常发光,电压表示数为12v;若再断开s1,灯泡的实际功率变为原来的,则下列选项正确的是()a电路中电源电压为24v b电阻r1的阻值为27c断开s1后,电压表的示数变大 d断开s1前后,电流表的示数之比为4:121.如图所示的电路中.电饭电压保持不变,闭合开关s后() a.电压表的示数变大 b.电流表的示

9、数变大 c,电路中的总电阻变大d.电路消耗的总功率变小22.在图4甲所示的电路中,当滑片p由b移到a的过程中,电压表示数u及滑动变阻器接入电路的电阻r2的变化情况如图4乙所示。下列说法正确的是()a电阻r1的阻值为20 b滑片p移到b端时,r2两端的电压为6v c滑片p移到a端时,r1消耗的功率为0.2w d当滑片p移到中点时,通过r1的电流为0.3a23.如图所示的电路中,电源电压不变,r1为定值电阻。闭合开关s,当滑片户从中点向右移时() a电流表a1的示数变小 b电流表a2的示数变小c电压表的示数变大 dr2的电功率变大24如图所示电路中,电源电压恒定不变,闭合开关s后,滑动变阻器的滑片

10、p自a向b移动的过程中()a小灯泡亮度变暗b电压表v1的示数变大c电压表v2的示数与电流表a的示数之比不变d电路消耗的总功率变小25.如图5所示,电源电压不变,当滑动变阻器的滑片向b端移动的过程中,下列说法正确的是( )图5 a电流表的示数变大 b.电压表的示数变大 c小灯泡的亮度不变 d.电路中的总功率变大r1r2a1a2ls1s226.如图所示,滑动变阻器和灯泡l分别标有“20 1.0a”和“2.5v 0.3a”的字样。只闭合开关s1,调节变阻器滑片到中点位置时,电流表a1、a2示数均为0.3a;若保持变阻器滑片位置不动,再闭合开关s2,电流表a1示数变为0.4a。不考虑温度对灯丝电阻的影

11、响,则() a电流表a2示数仍为0.3a,灯泡l正常发光 b要使小灯泡正常发光,变阻器滑片应向右调节 c闭合开关s2前后,变阻器的电功率变化了0.1w d电流表a2示数减小为0. 18a x| k |b | 1 . c|o |m27.如图所示电路中,电源电压保持不变,闭合开关s后,将滑动变阻器r的滑片p向左移动,在此过程中()a. 电压表v1示数变小,电压表v2示数变大 b. 电流表a示数变小,电压表v1示数不变c. 电流表a 示数不变,灯泡l亮度变亮 d. 电压表v1示数不变,灯泡l亮度变暗28. 如下图所示电路中,闭合开关,将滑动变阻器的滑片向上滑动时,观察到的现象是()a灯泡变暗,电压表

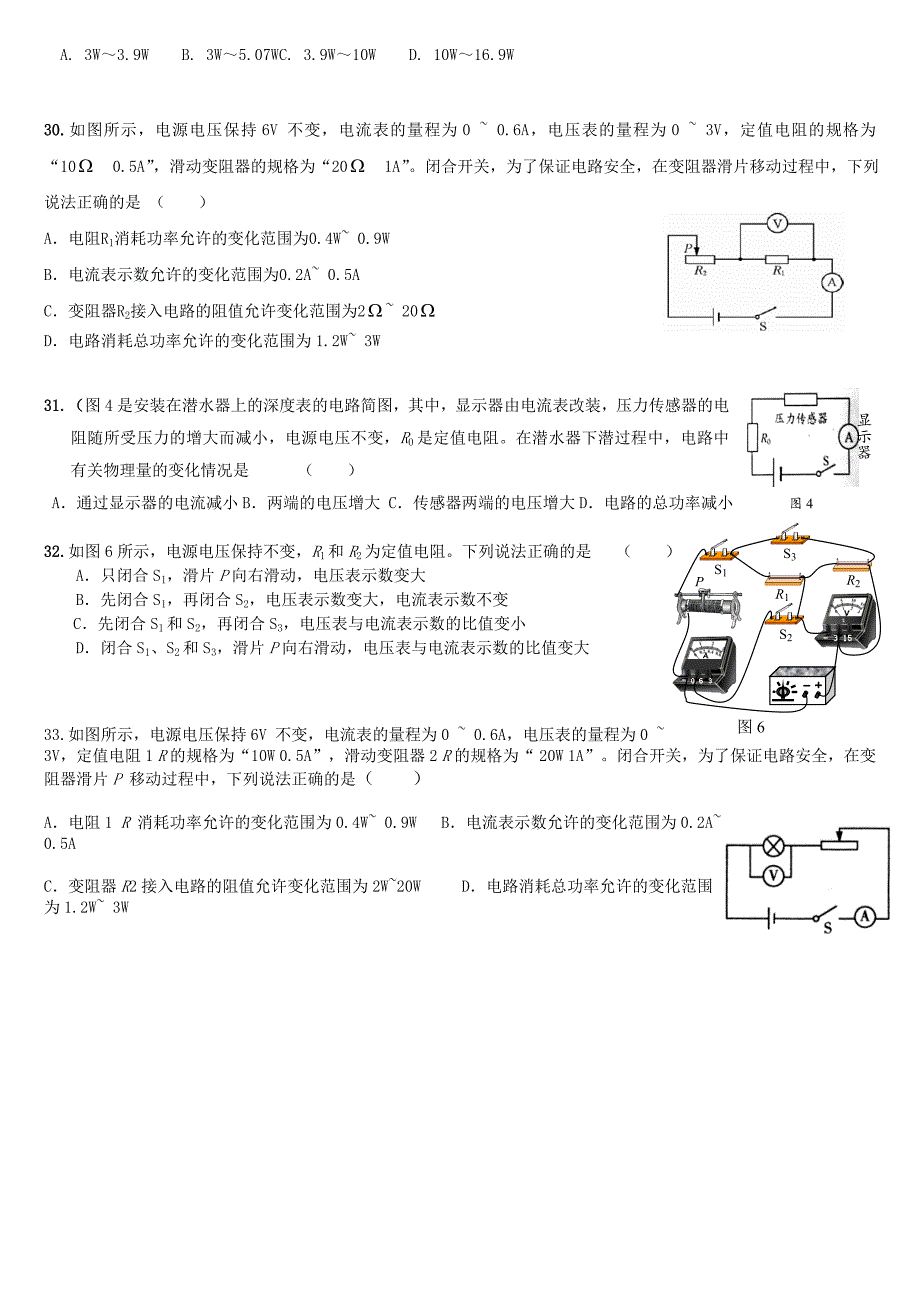

12、示数变大 b灯泡变亮,电压表示数不变 c电路消耗的总功率变小,电压表示数不变 d电路消耗的总功率变大,电压表示数变大图10r1pr2sav29.如图10所示的电路中,电源电压不变,移动滑动变阻器r1的滑片p,当电流表的示数变化范围为1a1.3a时,电压表的示数变化了3v,则该定值电阻r2所消耗功率的变化范围是()a. 3w3.9w b. 3w5.07wc. 3.9w10w d. 10w16.9w30.如图所示,电源电压保持6v 不变,电流表的量程为0 0.6a,电压表的量程为0 3v,定值电阻的规格为“10w 0.5a”,滑动变阻器的规格为“20 1a”。闭合开关,为了保证电路安全,在变阻器滑

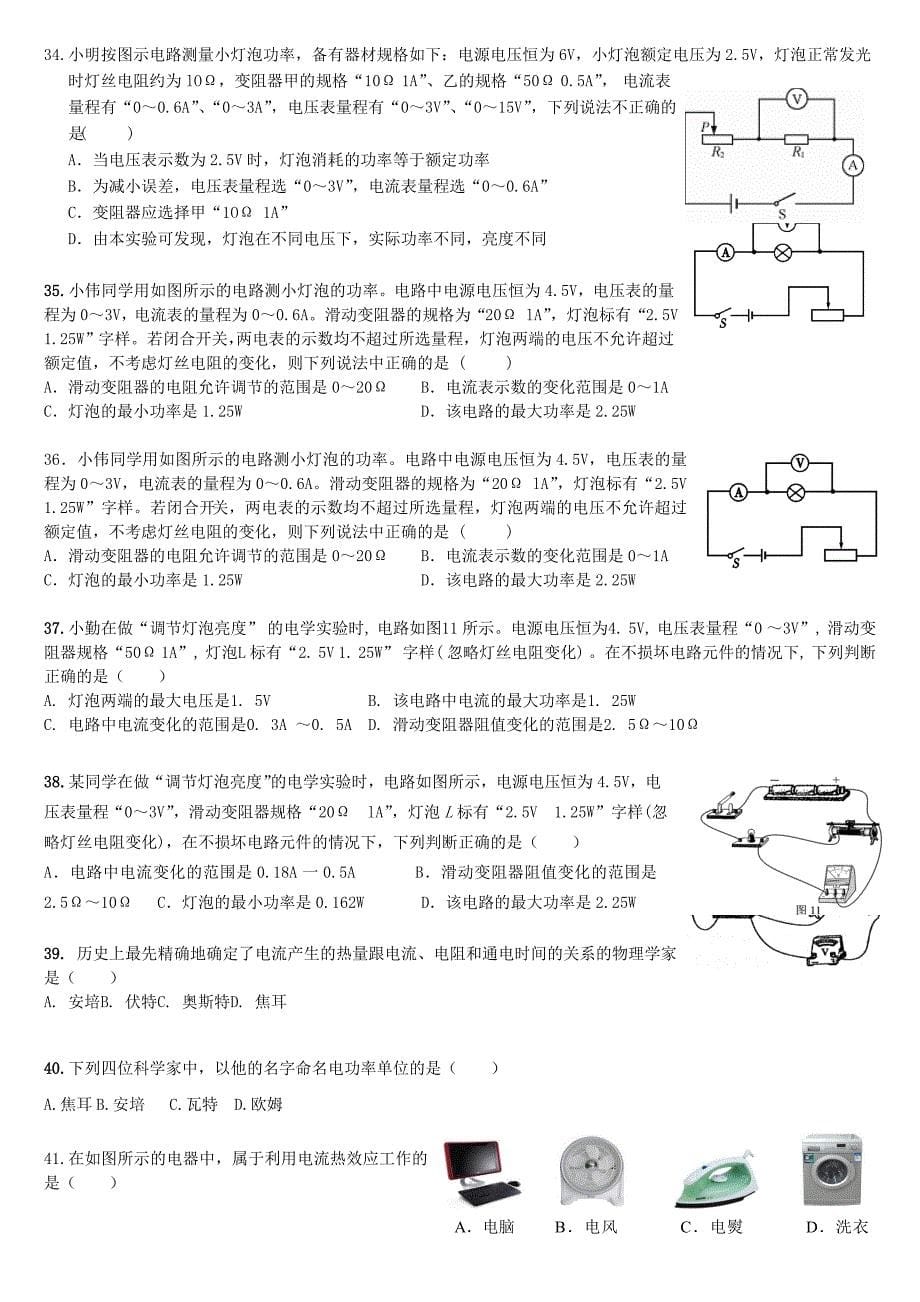

13、片移动过程中,下列说法正确的是 ()a电阻r1消耗功率允许的变化范围为0.4w 0.9w b电流表示数允许的变化范围为0.2a 0.5a c变阻器r2接入电路的阻值允许变化范围为2 20ww d电路消耗总功率允许的变化范围为1.2w 3w显示器图431.(图4是安装在潜水器上的深度表的电路简图,其中,显示器由电流表改装,压力传感器的电阻随所受压力的增大而减小,电源电压不变,r0是定值电阻。在潜水器下潜过程中,电路中有关物理量的变化情况是() a通过显示器的电流减小b两端的电压增大 c传感器两端的电压增大d电路的总功率减小pr2图6r1s1s3s232.如图6所示,电源电压保持不变,r1和r2为定值电阻。下列说法正确的是 ()a只闭合s1,滑片p向右滑动,电压表示数变大b先闭合s1,再闭合s2,电压表示数变大,电流表示数不变c先闭合s1和s2,再闭合s3,电压表与电流表示数的比值变小d闭合s1、s2和s3,滑片p向右滑动,电压表与电流表示数的比值变大33.如图所示,电源电压保持6v 不变,电流表的量程为0 0.6a,电压表的量程为0 3v,定值电阻1 r 的规格为“10w 0.5a”,滑动变阻器2 r 的规格为“ 20w 1a”。闭合开关,为了保证电路安全,在变阻器滑片p 移动过程中,下列说法正确的是
