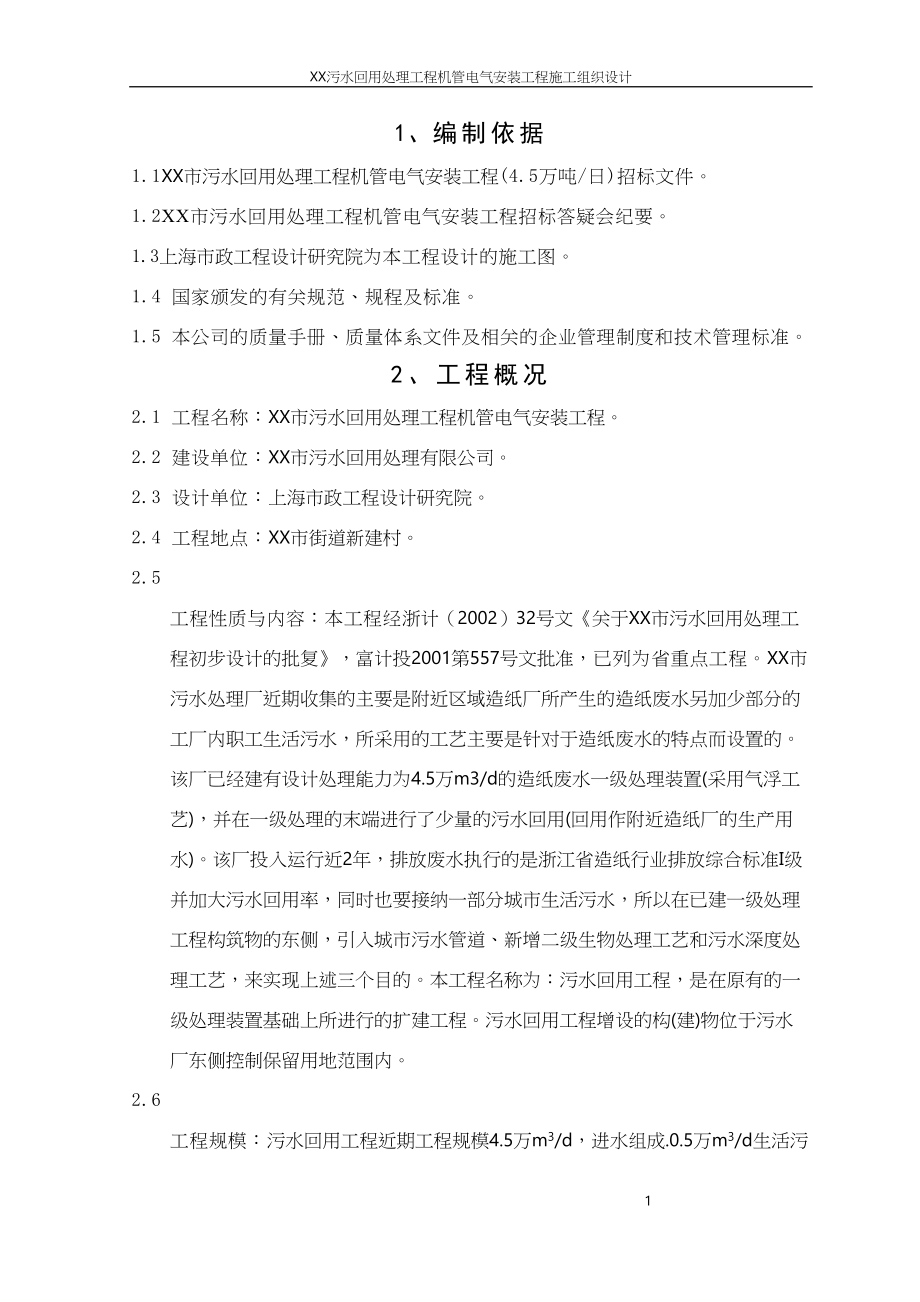

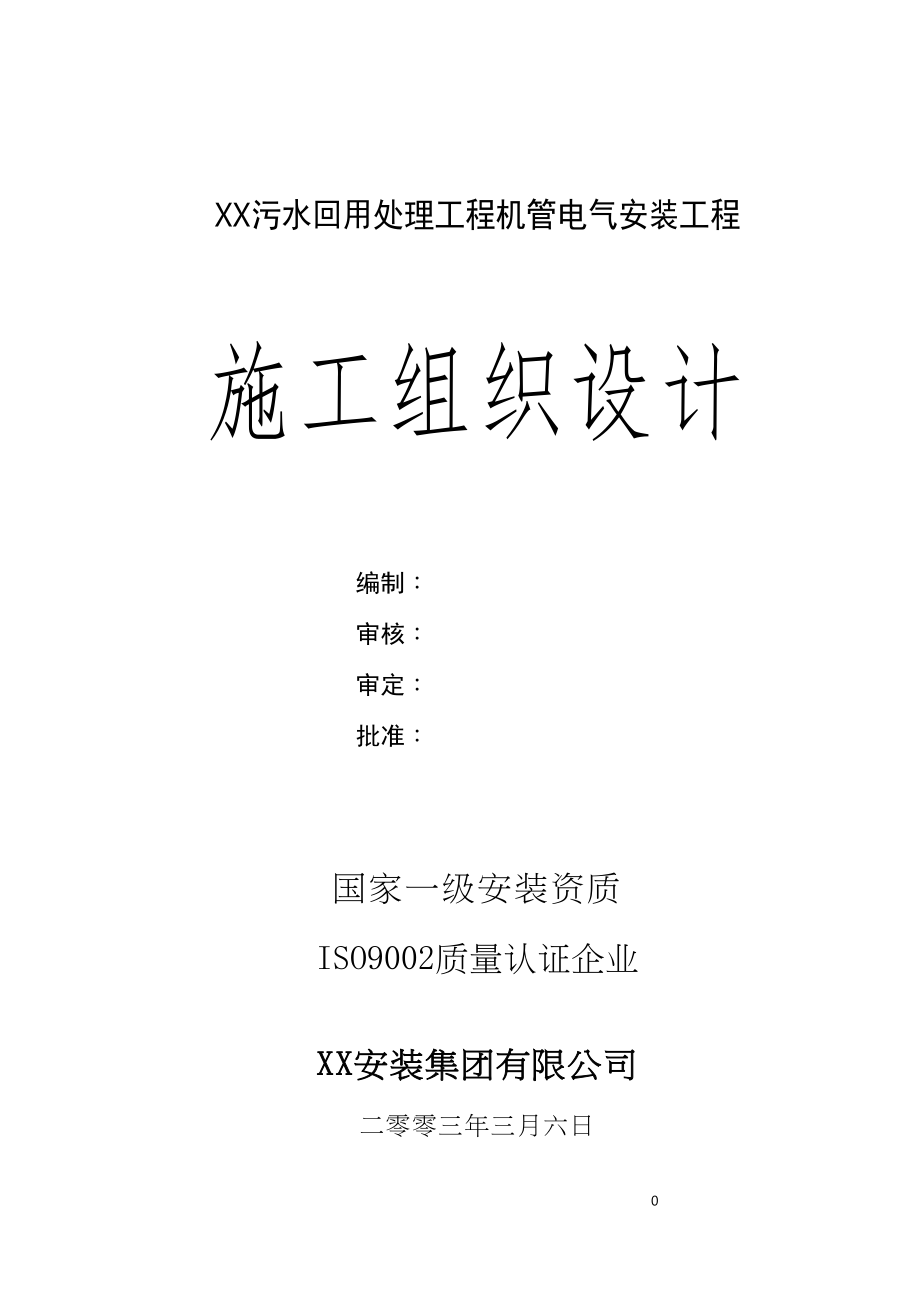

1、xx污水回用处理工程机管电气安装工程 施工组织设计编制： 审核： 审定： 批准： 国家一级安装资质iso9002质量认证企业xx安装集团有限公司二零零三年三月六日xx污水回用处理工程机管电气安装工程施工组织设计1、编制依据1.1xx市污水回用处理工程机管电气安装工程(4.5万吨/日)招标文件。1.2xx市污水回用处理工程机管电气安装工程招标答疑会纪要。1.3上海市政工程设计研究院为本工程设计的施工图。1.4 国家颁发的有关规范、规程及标准。1.5 本公司的质量手册、质量体系文件及相关的企业管理制度和技术管理标准。2、工程概况2.1 工程名称：xx市污水回用处理工程机管电气安装工程。2.2 建设
2、单位：xx市污水回用处理有限公司。2.3 设计单位：上海市政工程设计研究院。2.4 工程地点：xx市街道新建村。2.5 工程性质与内容：本工程经浙计（2002）32号文关于xx市污水回用处理工程初步设计的批复，富计投2001第557号文批准，已列为省重点工程。xx市污水处理厂近期收集的主要是附近区域造纸厂所产生的造纸废水另加少部分的工厂内职工生活污水，所采用的工艺主要是针对于造纸废水的特点而设置的。该厂已经建有设计处理能力为4.5万m3/d的造纸废水一级处理装置(采用气浮工艺)，并在一级处理的末端进行了少量的污水回用(回用作附近造纸厂的生产用水)。该厂投入运行近2年，排放废水执行的是浙江省造纸
3、行业排放综合标准i级并加大污水回用率，同时也要接纳一部分城市生活污水，所以在已建一级处理工程构筑物的东侧，引入城市污水管道、新增二级生物处理工艺和污水深度处理工艺，来实现上述三个目的。本工程名称为：污水回用工程，是在原有的一级处理装置基础上所进行的扩建工程。污水回用工程增设的构(建)物位于污水厂东侧控制保留用地范围内。2.6 工程规模：污水回用工程近期工程规模4.5万m3/d，进水组成.0.5万m3/d生活污水(来自于待建的厂外污水管网)和4.0万m3/d一级处理后造纸废水(来自于已建的造纸废水一级处理装置)。所包括的构筑物主要为：处理4.5万m3/d污水的二级生物处理和剩余污泥的构筑物，处理

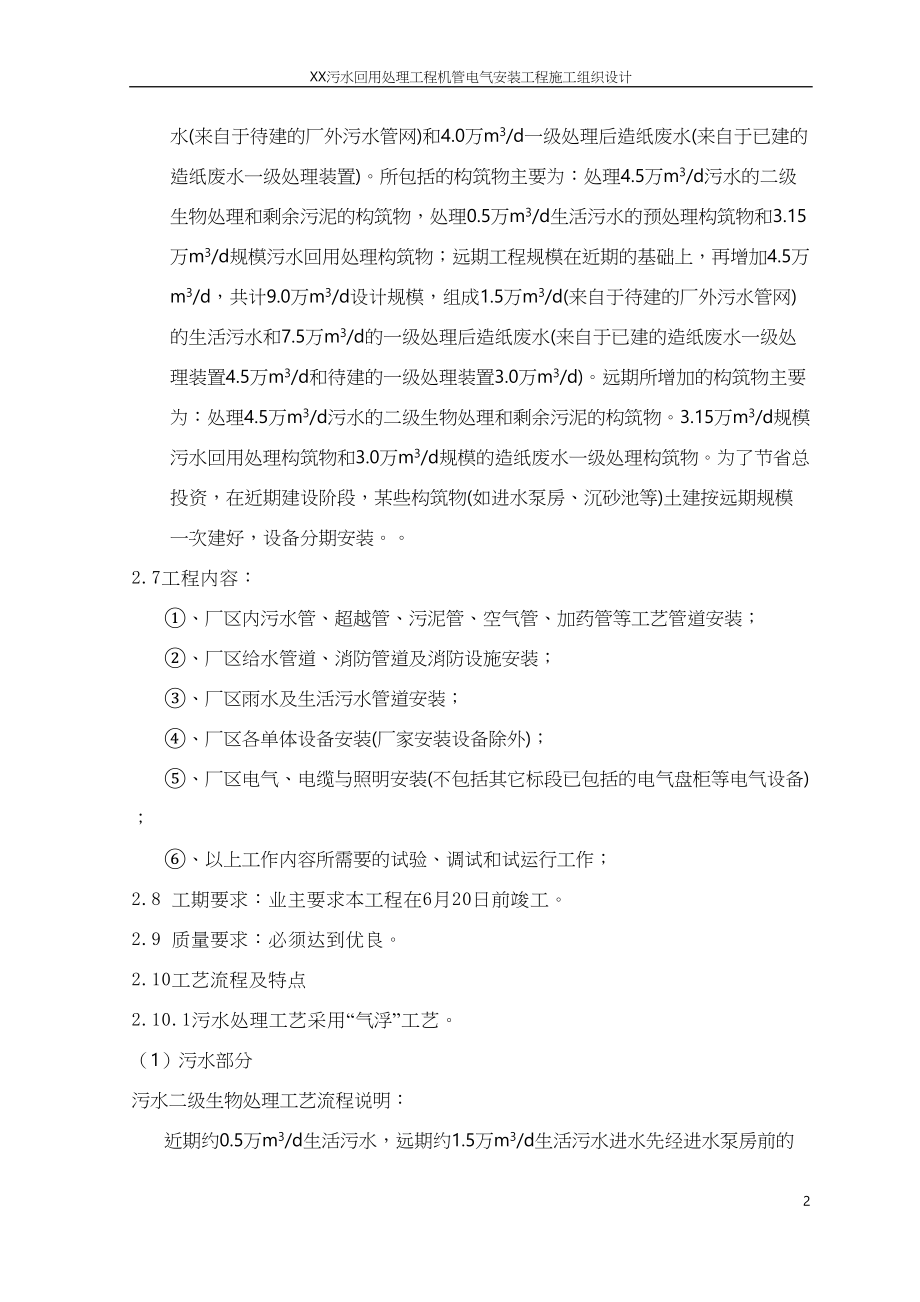

4、0.5万m3/d生活污水的预处理构筑物和3.15万m3/d规模污水回用处理构筑物；远期工程规模在近期的基础上，再增加4.5万m3/d，共计9.0万m3/d设计规模，组成1.5万m3/d(来自于待建的厂外污水管网)的生活污水和7.5万m3/d的一级处理后造纸废水(来自于已建的造纸废水一级处理装置4.5万m3/d和待建的一级处理装置3.0万m3/d)。远期所增加的构筑物主要为：处理4.5万m3/d污水的二级生物处理和剩余污泥的构筑物。3.15万m3/d规模污水回用处理构筑物和3.0万m3/d规模的造纸废水一级处理构筑物。为了节省总投资，在近期建设阶段，某些构筑物(如进水泵房、沉砂池等)土建按远期规
5、模一次建好，设备分期安装。2.7工程内容：、厂区内污水管、超越管、污泥管、空气管、加药管等工艺管道安装；、厂区给水管道、消防管道及消防设施安装；、厂区雨水及生活污水管道安装；、厂区各单体设备安装(厂家安装设备除外)；、厂区电气、电缆与照明安装(不包括其它标段已包括的电气盘柜等电气设备)；、以上工作内容所需要的试验、调试和试运行工作；2.8 工期要求：业主要求本工程在6月20日前竣工。2.9 质量要求：必须达到优良。2.10工艺流程及特点2.10.1污水处理工艺采用“气浮”工艺。（1）污水部分污水二级生物处理工艺流程说明：近期约0.5万m3/d生活污水，远期约1.5万m3/d生活污水进水先经进水

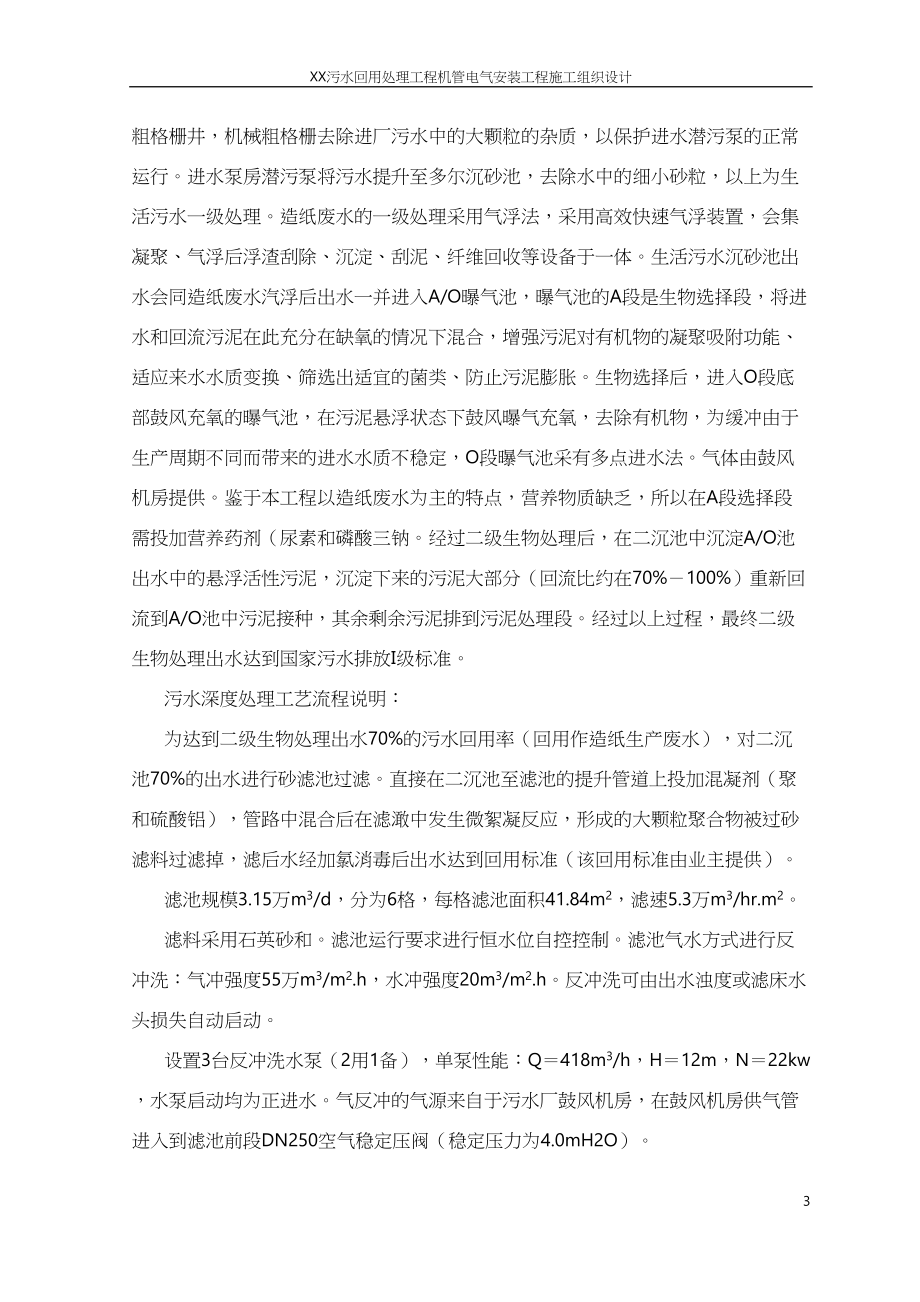

6、泵房前的粗格栅井，机械粗格栅去除进厂污水中的大颗粒的杂质，以保护进水潜污泵的正常运行。进水泵房潜污泵将污水提升至多尔沉砂池，去除水中的细小砂粒，以上为生活污水一级处理。造纸废水的一级处理采用气浮法，采用高效快速气浮装置，会集凝聚、气浮后浮渣刮除、沉淀、刮泥、纤维回收等设备于一体。生活污水沉砂池出水会同造纸废水汽浮后出水一并进入a/o曝气池，曝气池的a段是生物选择段，将进水和回流污泥在此充分在缺氧的情况下混合，增强污泥对有机物的凝聚吸附功能、适应来水水质变换、筛选出适宜的菌类、防止污泥膨胀。生物选择后，进入o段底部鼓风充氧的曝气池，在污泥悬浮状态下鼓风曝气充氧，去除有机物，为缓冲由于生产周期不同
7、而带来的进水水质不稳定，o段曝气池采有多点进水法。气体由鼓风机房提供。鉴于本工程以造纸废水为主的特点，营养物质缺乏，所以在a段选择段需投加营养药剂（尿素和磷酸三钠。经过二级生物处理后，在二沉池中沉淀a/o池出水中的悬浮活性污泥，沉淀下来的污泥大部分（回流比约在700%）重新回流到a/o池中污泥接种，其余剩余污泥排到污泥处理段。经过以上过程，最终二级生物处理出水达到国家污水排放i级标准。污水深度处理工艺流程说明：为达到二级生物处理出水70%的污水回用率（回用作造纸生产废水），对二沉池70%的出水进行砂滤池过滤。直接在二沉池至滤池的提升管道上投加混凝剂（聚和硫酸铝），管路中混合后在滤澉中发生
8、微絮凝反应，形成的大颗粒聚合物被过砂滤料过滤掉，滤后水经加氯消毒后出水达到回用标准（该回用标准由业主提供）。滤池规模3.15万m3/d，分为6格，每格滤池面积41.84m2，滤速5.3万m3/hr.m2。滤料采用石英砂和。滤池运行要求进行恒水位自控控制。滤池气水方式进行反冲洗：气冲强度55万m3/m2.h，水冲强度20m3/m2.h。反冲洗可由出水浊度或滤床水头损失自动启动。设置3台反冲洗水泵（2用1备），单泵性能：q418m3/h，h12m，n22kw，水泵启动均为正进水。气反冲的气源来自于污水厂鼓风机房，在鼓风机房供气管进入到滤池前段dn250空气稳定压阀（稳定压力为4.0mh2o）。（2

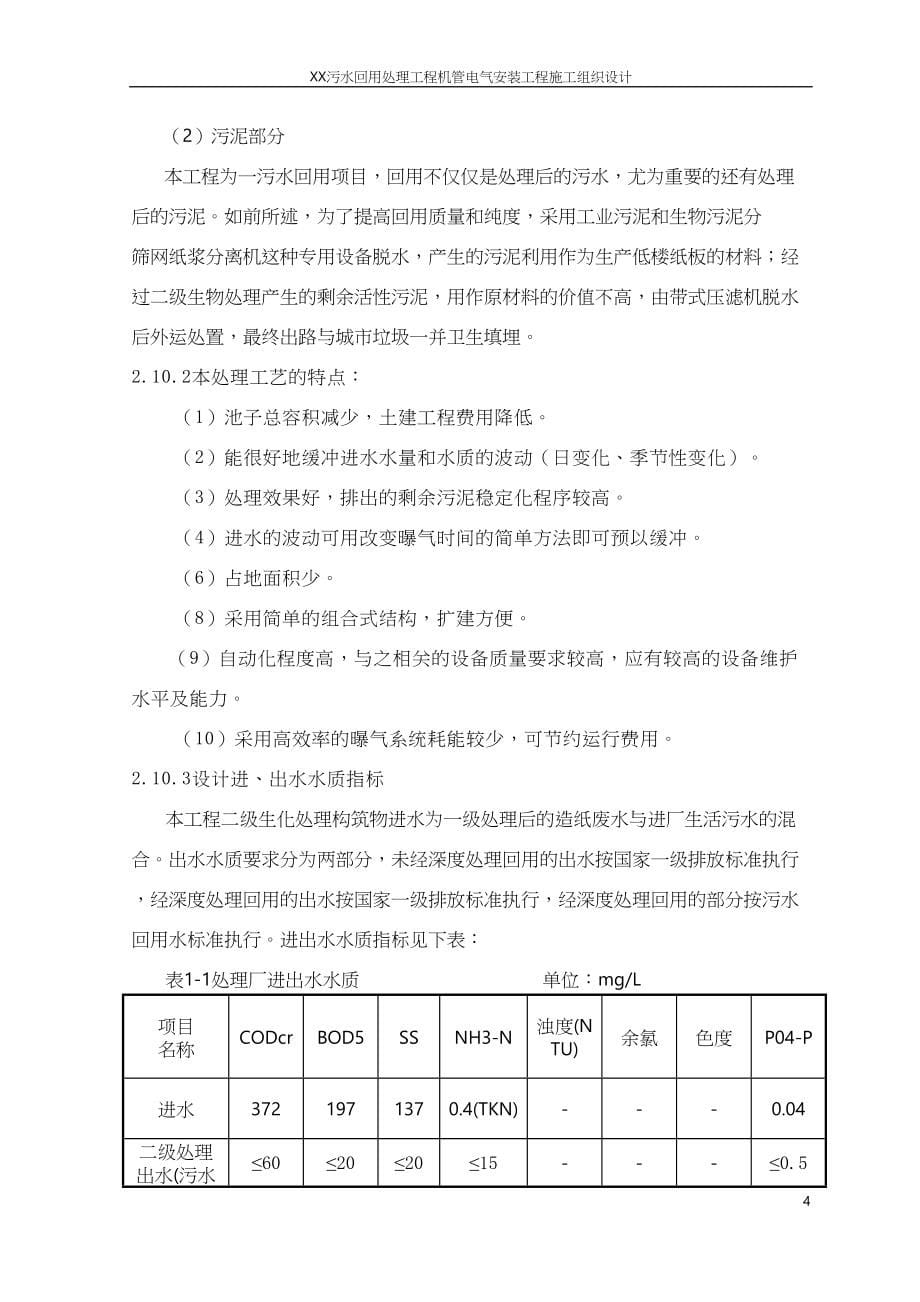

9、）污泥部分本工程为一污水回用项目，回用不仅仅是处理后的污水，尤为重要的还有处理后的污泥。如前所述，为了提高回用质量和纯度，采用工业污泥和生物污泥分筛网纸浆分离机这种专用设备脱水，产生的污泥利用作为生产低楼纸板的材料；经过二级生物处理产生的剩余活性污泥，用作原材料的价值不高，由带式压滤机脱水后外运处置，最终出路与城市垃圾一并卫生填埋。2.10.2本处理工艺的特点：（1）池子总容积减少，土建工程费用降低。（2）能很好地缓冲进水水量和水质的波动（日变化、季节性变化）。（3）处理效果好，排出的剩余污泥稳定化程序较高。（4）进水的波动可用改变曝气时间的简单方法即可预以缓冲。（6）占地面积少。（8）采用简
10、单的组合式结构，扩建方便。（9）自动化程度高，与之相关的设备质量要求较高，应有较高的设备维护水平及能力。（10）采用高效率的曝气系统耗能较少，可节约运行费用。2.10.3设计进、出水水质指标本工程二级生化处理构筑物进水为一级处理后的造纸废水与进厂生活污水的混合。出水水质要求分为两部分，未经深度处理回用的出水按国家一级排放标准执行，经深度处理回用的出水按国家一级排放标准执行，经深度处理回用的部分按污水回用水标准执行。进出水水质指标见下表：表1-1处理厂进出水水质 单位：mg/l项目名称codcrbod5ssnh3-n浊度(ntu)余氯色度p04-p进水3721971370.4(tkn)-0.04
11、二级处理出水(污水回用标准)60202015-0.5深度处理出水(污水回用标准)602020152.50.05250.52.11工程特点及应采取的对策2.11.1本工程是浙江省重点项目之一，是彻底解决困扰多年的造纸废水污染问题，进一步树立xx市的良好社会形象，改善城市投资环境，促进xx市经济发展，改善城市环境卫生和提高人民生活素质的省、市重点工程。公司、分公司项目经理部三级都必须引起高度重视，发扬集中力量保证重点的优良传统，在人员、资金、设施、设备、技术和方法等各项资源配置上，必须满足本工程施工需要，确保本工程优质、高速建成投产。2.11.2工程量大、工期短、土建与安装配合交叉作业多。因此，必
12、须确立以业主为首的施工现场统一指挥机制，协调相关各方的配合与协作，确保业主和监理工程师的指令畅通，组织指挥各参建单位之间的工序合理衔接，及时化解施工过程中的问题和矛盾，确保工程施工顺利进行。2.11.3由于自动化程度高，对设备的制造质量和安装质量要求也高。由此，必须严格控制设备安装前的检查验收环节，发挥我们的技术优势，尽可能帮助解决能在现场处理的设备制造缺陷。在安装过程中，精心操作，精密检测，达到试车一次成功，确保自控仪表动作的可靠性和控制信号的准确性。2.11.4污水处理厂运行中的介质（污水、污泥）具有较强的腐蚀和结垢的特性，对工程的防腐蚀施工要求较高。在施工中必须加强对防腐材料的质量认证和
13、防腐施工的质量监控。对采用防腐蚀材料（不锈钢、铸铁、pvc等）制造的设备和材料以及已防腐的设备、材料表面，在安装过程中必须加强保护。2.11.5本工程露天作业量较大，必须根据不同的施工季节，采取有效的防雨、防风、防滑等技术措施。由于场区地下水静水位埋深较浅，又临近xx江，在地下工程施工中应采取有效的降水和排水技术措施。2.11.6本工程是国家确定的污水处理回用示范工程，工程示范作用明显，必须真正将本工程建成一个质量过硬的优质工程，突出我公司的品牌战略。2.12主要实物工程量：2.12.1设备安装工程量：序号设备名称型号规格单位数量1沉砂池刮砂机4000，p=0.37kw台12手动铸铁方闸门50
